J-H(ST)H BMK ...Bd

Bezhalogenový kabel k požárním hlásičům

Použití:

Jako instalační kabel pro hlášení požárů k pevnému uložení, pro oblasti s rizikem požáru jako vedení potlačující šíření požáru.

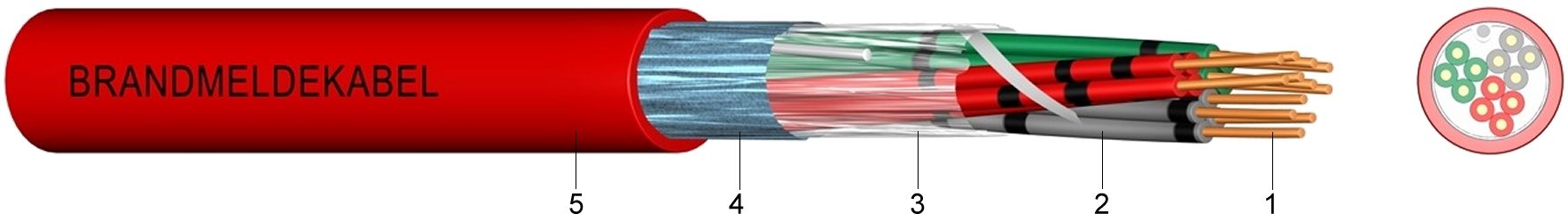

Konstrukce:

1 ..... Holý, plný měděný vodič
2 ..... Izolace žil z bezhalogenového polymeru (HI 2)
3 ..... Ovin žil z fólie
4 ..... Stínění laminovanou hliníkovou fólií příložný drát 0,6mm nebo 0,8mm
5 ..... Vnější plášť z bezhalogenového polymeru (HM 2) červený, s potiskem Brandmeldekabel

Informace:

Žíly stočené do křížové čtyřky, 5 čtyřek stočených do svazku, označení svazků barevnou spirálou z umělohmotného pásku

Normy:

DIN VDE 0815 (obsahuje i označení žil )
DIN EN 60228 Třída 1 (konstrukce vodiče)
DIN VDE 0207-24

Technické údaje:

Špičkové napětí		[V]	300 voltů
Teplotní rozsah	flexibilní uložení		-5°C až +50°C
	pevné uložení		-30°C až +70°C
Poloměr ohybu	flexibilní uložení	x VP	7,5
Vlastnosti při hoření	norma		EN 50266-2-4
			IEC 60332-3 Kat.C

Počet dvojitých žil a jmenovitý průměr (mm)	Hmotnost Cu kg/km	Síla izolační stěny mm	Vnější průměr ca. mm	Požární zatížení kWh/m	Hmotnost ca. kg/km
1 x 2 x 0,8	11	1,0	6,5	0,15	60
2 x 2 x 0,8	25	1,0	6,8	0,22	66
4 x 2 x 0,8	41	1,0	9,9	0,37	113
6 x 2 x 0,8	62	1,0	10,4	0,43	141
10 x 2 x 0,8	102	1,2	12,2	0,60	200
20 x 2 x 0,8	203	1,4	15,5	0,95	342
40 x 2 x 0,8	404	1,4	20,8	1,80	632
50 x 2 x 0,8	505	1,6	22,7	2,05	764
60 x 2 x 0,8	606	1,6	24,9	2,48	920
