(N)HXH FE180/E30 KERAM

(N)HXH FE180/E30 KERAM

Bezhalogenový kabel se zachováním funkčnosti 30 minut

Použití:

Bezpečnostní kabely jsou používány všude tam, kde je vyžadována zvláštní ochrana osob a majetku před požárem a škodami z něho vyplývajícími a kde je třeba splnit přísné bezpečnostní předpisy. Smějí být použity ve vnitřních prostorách i ve venkovním prostředí, avšak nikoliv uloženy přímo v zemi nebo ve vodě. Jsou vhodné pro ochrannou třídu 2. Zachování funkčnosti kabelového vedení 30 min. (systémová zkouška), zachování izolačních vlastností přes 180 min.

(N)HXH FE180/E30 KERAM Bezhalogenový kabel se zachováním funkčnosti 30 minut

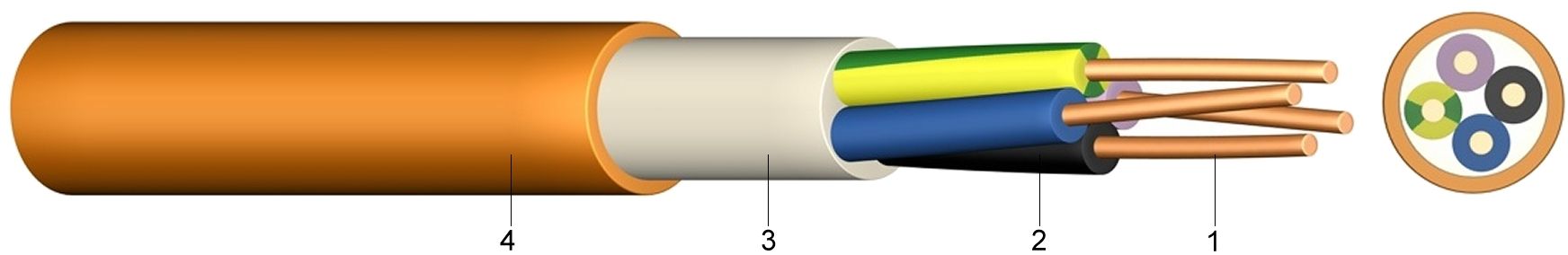

Konstrukce:

1 .....Holý, plný nebo laněný měděný vodič
2 .....Izolace žil z bezhalogenové, keramizující polymerové směsi (HGI 2)
3 .....Bezhalogenový vnitřní plášť / výplň
4 .....Vnější plášť z bezhalogenového polymeru, oranžový

Informace:

Tyto kabely splňují podmínky zkoušky zachování izolačních vlastností dle DIN VDE 0472-814 / 8.83 (180 min.) a IEC Publik. 331 first edition 1970 o zachování funkčnosti (30 min.) dle DIN 4102-12 odpovídající VDE 0100-710 a 0100-718.

Normy:

podle DIN VDE 0266
DIN VDE 0276-604
DIN VDE 0472-814
DIN EN 60228 Třída 1 a 2 (konstrukce vodiče)
HD 308 S2 (označení žil)

Technické údaje:

Jmenovité napětí Uo/U[V]600 / 1000 voltů
Zkušební napětí[V]AC4000
Teplotní rozsahflexibilní uložení-5°C až +90°C
Provozní teplotazkrat°C250
Doba zkratumax.za [sek.]5
Poloměr ohybujednožilové provedeníx VP15
vícežilové provedeníx VP12
Vlastnosti při hořenínormaEN 50266-2-4
IEC 60332-3 Kat.C
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Vnější
průměr
ca.
mm		Požární
zatížení

kWh/m		 Hmotnost

ca.
kg/km
1 x 16 RM160,09,00,30207,0
1 x 25 RM250,010,60,40307,0
1 x 35 RM350,011,80,46407,0
1 x 50 RM500,013,10,54535,0
1 x 70 RM700,015,00,66744,0
1 x 95 RM950,017,00,801.009,0
1 x 120 RM1.200,018,60,911.248,0
1 x 150 RM1.500,020,61,141.538,0
1 x 185 RM1.850,022,81,351.917,0
1 x 240 RM2.400,026,31,562.521,0
1 x 300 RM3.000,030,02,503.400,0
2 x 1,5 RE30,010,20,45145,0
2 x 2,5 RE50,011,00,52180,0
2 x 4 RE80,011,80,57224,0
2 x 6 RE120,012,80,65282,0
2 x 10 RE200,014,40,78393,0
2 x 16 RM320,017,31,04605,0
3 x 1,5 RE45,010,60,50165,0
3 x 2,5 RE75,011,50,57209,0
3 x 4 RE120,012,40,64268,0
3 x 6 RE180,013,50,72344,0
3 x 10 RE300,015,60,90506,0
3 x 16 RM480,018,01,14761,0
3 x 25 RM750,022,31,631.160,0
3 x 35 RM1.050,024,91,921.522,0
3 x 50 RM1.500,027,72,301.980,0
3 x 70 RM2.100,032,02,962.746,0
3 x 95 RM2.850,036,53,673.712,0
3 x 25/16 RM910,023,41,761.335,0
3 x 35/16 RM1.210,025,72,021.683,0
3 x 50/25 RM1.750,029,02,502.244,0
3 x 70/35 RM2.450,033,43,183.101,0
3 x 95/50 RM3.350,038,34,044.207,0
3 x 120/70 RM4.300,042,64,925.315,0
4 x 1,5 RE60,011,30,56192,0
4 x 2,5 RE100,012,30,64249,0
4 x 4 RE160,013,30,72322,0
4 x 6 RE240,014,50,82418,0
4 x 10 RE400,016,81,01620,0
4 x 16 RM640,019,81,31944,0
4 x 25 RM1.000,024,31,921.452,0
4 x 35 RM1.400,027,12,231.906,0
4 x 50 RM2.000,030,52,792.514,0
4 x 70 RM2.800,035,33,583.497,0
4 x 95 RM3.800,040,23,874.728,0
4 x 120 RM4.800,044,55,375.882,0
4 x 150 RM6.000,049,06,517.199,0
5 x 1,5 RE75,012,20,66228,0
5 x 2,5 RE125,013,30,75295,0
5 x 4 RE200,014,40,84386,0
5 x 6 RE300,016,11,01518,0
5 x 10 RE500,018,31,22755,0
5 x 16 RM800,022,21,641.187,0
5 x 25 RM1.250,026,62,291.773,0
5 x 35 RM1.750,029,82,722.341,0
5 x 50 RM2.500,033,73,443.100,0
7 x 1,5 RE105,013,00,73274,0
10 x 1,5 RE150,016,41,01397,0
12 x 1,5 RE180,016,81,08438,0
19 x 1,5 RE285,019,21,41606,0
24 x 1,5 RE360,022,61,78785,0
30 x 1,5 RE450,023,72,02917,0
7 x 2,5 RE175,014,20,83358,0
12 x 2,5 RE300,018,51,24580,0
19 x 2,5 RE475,021,81,70852,0
24 x 2,5 RE600,025,02,051.054,0
30 x 2,5 RE750,026,32,331.245,0
*Další počty žil a průřezy na vyžádání
