(N)HXCH FE180/E30 KERAM

Bezhalogenový kabel s koncentrickým vodičem se zachováním funkčnosti 30 minut

Použití:

Bezpečnostní kabely jsou používány všude tam, kde je vyžadována zvláštní ochrana osob a majetku před požárem a škodami z něho vyplývajícími a kde je třeba splnit přísné bezpečnostní předpisy. Smějí být použity ve vnitřních prostorách i ve venkovním prostředí, avšak nikoliv uloženy přímo v zemi nebo ve vodě. Zachování funkčnosti kabelového vedení 30 min. (systémová zkouška), zachování izolačních vlastností přes 180 min.

(N)HXCH FE180/E30 KERAM Bezhalogenový kabel s koncentrickým vodičem se zachováním funkčnosti 30 minut

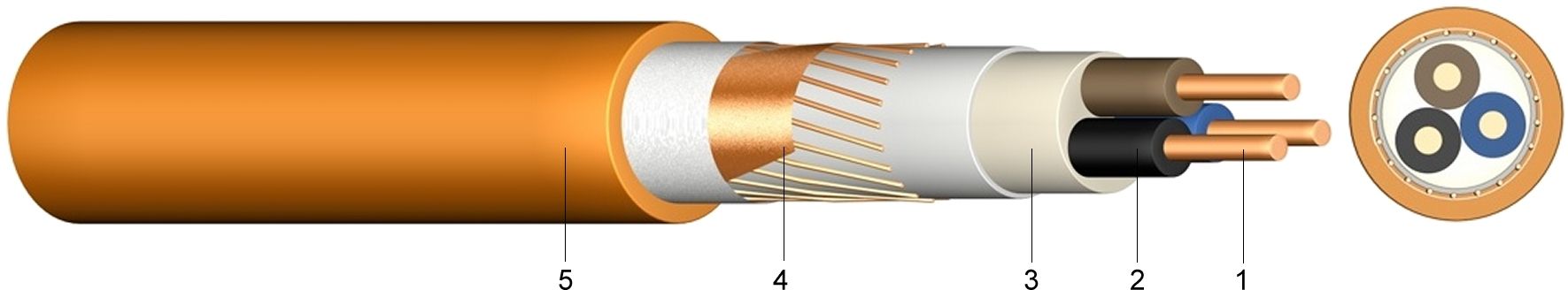

Konstrukce:

1 .....Holý, plný nebo laněný měděný vodič
2 .....Izolace žil z bezhalogenové, keramizující polymerové směsi (HGI 2)
3 .....Výplň
4 .....Stínění z koncentrických měděných drátů s přídržnou spirálou z měděného pásku
5 .....Vnější plášť z bezhalogenového polymeru, oranžový

Informace:

Tyto kabely splňují podmínky zkoušky zachování izolačních vlastností dle DIN VDE 0472-814 / 8.83 (180 min.) a IEC Publik. 331 first edition 1970 o zachování funkčnosti (30 min.) dle DIN 4102-12 odpovídající VDE 0100-710 a 0100-718.

Normy:

podle DIN VDE 0266
DIN VDE 0276-604
DIN VDE 0472-814
DIN EN 60228 Třída 1 a 2 (konstrukce vodiče)
HD 308 S2 (označení žil)

Technické údaje:

Jmenovité napětí Uo/U		[V]	600 / 1000 voltů
Zkušební napětí		[V]AC	4000
Teplotní rozsah	flexibilní uložení		-5°C až +90°C
Provozní teplota	zkrat	°C	250
Doba zkratu	max.	za [sek.]	5
Poloměr ohybu	jednožilové provedení	x VP	12
Vlastnosti při hoření	norma		EN 50266-2-4
			IEC 60332-3 Kat.C

Počet žil a jmenovitý průřez mm2	Hmotnost Cu kg/km	Vnější průměr ca. mm	Požární zatížení kWh/m	Hmotnost ca. kg/km
2 x 1,5 RE/1,5	54,0	10,8	0,40	133,0
2 x 2,5 RE/2,5	83,0	12,0	0,46	171,0
3 x 1,5 RE/1,5	73,0	11,2	0,50	166,0
3 x 2,5 RE/2,5	113,0	12,5	0,58	219,0
3 x 4 RE/4	168,0	13,4	0,66	291,0
3 x 6 RE/ 6	250,0	15,3	0,78	393,0
3 x 10 RE/ 10	425,0	17,0	0,92	576,0
3 x 16 RE/ 16	670,0	19,6	1,15	860,0
3 x 25 RM/ 16	1.045,0	23,0	1,57	1.194,0
3 x 35 RM/ 16	1.460,0	25,6	1,86	1.521,0
3 x 50 RM/ 25	2.083,0	28,8	2,28	2.037,0
3 x 70 RM/ 35	2.913,0	33,7	3,05	2.841,0
3 x 95 RM/ 50	3.949,0	38,2	3,73	3.840,0
3 x 120 RM/ 70	4.985,0	42,3	4,50	4.869,0
3 x 150 RM/ 70	5.313,0	46,6	5,63	5.844,0
3 x 185 RM/ 95	6.649,0	52,3	6,99	7.400,0
3 x 240 RM/120	8.585,0	59,7	9,08	9.661,0
4 x 1,5 RE/ 1,5	88,0	11,9	0,55	192,0
4 x 2,5 RE/ 2,5	138,0	13,3	0,64	254,0
4 x 4 RE/ 4	208,0	14,3	0,71	341,0
4 x 6 RE/ 6	309,0	16,3	0,85	471,0
4 x 10 RE/ 10	525,0	18,2	1,00	685,0
4 x 16 RM/ 16	829,0	21,1	1,24	1.035,0
4 x 25 RM/ 16	1.190,0	25,0	1,71	1.465,0
4 x 35 RM/ 16	1.590,0	27,8	2,03	1.886,0
4 x 50 RM/ 25	2.295,0	31,6	2,52	2.539,0
4 x 70 RM/ 35	3.210,0	37,0	3,39	3.556,0
4 x 95 RM/ 50	4.383,0	41,9	4,12	4.816,0
4 x 120 RM/ 70	5.613,0	46,6	5,05	6.101,0
4 x 150 RM/ 70	6.813,0	51,1	6,13	7.323,0
4 x 185 RM/ 95	8.499,0	57,6	7,73	9.285,0
4 x 240 RM/120	10.985,0	65,8	10,02	12.141,0
5 x 2,5 RE/ 2,5	315,0	14,3	0,65	283,0
5 x 6 RE/ 6	490,0	17,5	0,84	530,0
7 x 1,5 RE/ 2,5	139,0	14,2	0,69	274,0
12 x 1,5 RE/ 2,5	214,0	17,4	0,95	399,0
24 x 1,5 RE/ 6	430,0	23,7	1,55	744,0
30 x 1,5 RE/ 6	520,0	24,8	1,77	873,0
7 x 2,5 RE/ 2,5	208,0	15,4	0,77	348,0
12 x 2,5 RE/ 4	348,0	19,2	1,09	556,0
24 x 2,5 RE/ 10	725,0	26,1	1,76	1.027,0
30 x 2,5 RE/ 10	875,0	27,4	2,02	1.216,0

*Další počty žil a průřezy na vyžádání
