HSLCH FRNC

HSLCH FRNC

Bezhalogenový ovládací kabel se stíněním optimali a vylepšenými vlastnostmi v případě požáru

Použití:

K uložení v suchých, vlhkých i mokrých prostorách, avšak nikoliv ve venkovním prostředí. Pro pevné nebo flexibilní uložení bez namáhání tahem nebo nuceného pohybu. Jako stíněné signální a impulzní vedení v měřící, řídící a regulační technice, přičemž stínění slouží jako ochrana proti vnějším vlivům, jako jsou magnetická pole, rušivé frekvence apod.

HSLCH FRNC Bezhalogenový ovládací kabel se stíněním optimali a vylepšenými vlastnostmi v případě požáru

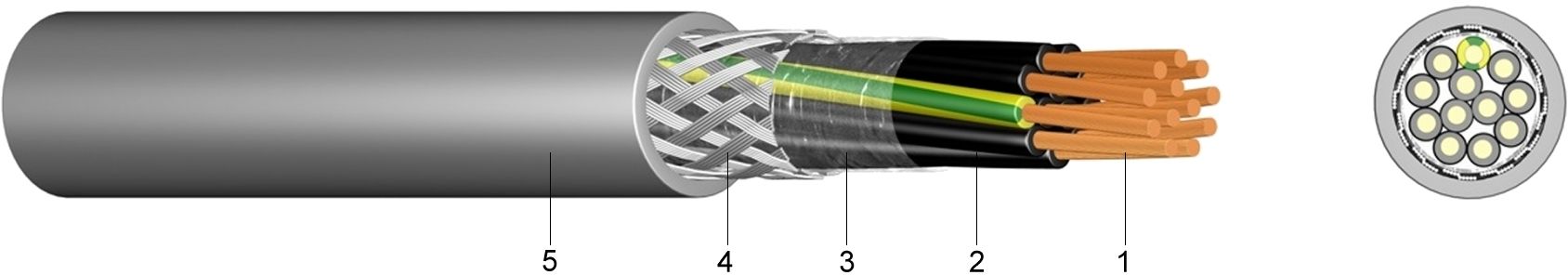

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z bezhalogenového, síťovaného polyolefin-kopolymeru
3 ..... Ovin žil z fólie
4 ..... Stínění opletem z pocínovaných měděných drátů
5 ..... Vnější plášť z bezhalogenového, síťovaného polyolefin-kopolymeru, šedý

Normy:

DIN EN 60754-2
DIN EN 61034-2
DIN EN 60228 Třída 5 (konstrukce vodiče)

označení žil:

1 žíla zelená/žlutá, další žíly černé s číslicemi (mimo 2-žilového provedení)

Technické údaje:

Jmenovité napětí Uo/U[V]300 / 500 voltů
Zkušební napětí[V]AC2000
Teplotní rozsahflexibilní uložení-15°C až +70°C
Provozní teplotazkrat°C150
Doba zkratumax.za [sek.]5
Poloměr ohybuflexibilní uloženíx VP15
Vlastnosti při hořenínormaEN 60332-1
IEC, EN 60332-3-24 Kat.C
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		 Hmotnost

ca.
kg/km
2 x 0,7524 x 0,216,255
4 x 0,7524 x 0,217,087
5 x 0,7524 x 0,217,7106
7 x 0,7524 x 0,218,3129
12 x 0,7524 x 0,2110,9211
18 x 0,7524 x 0,2112,7307
25 x 0,7524 x 0,2115,0413
2 x 132 x 0,216,579
3 x 132 x 0,216,888
4 x 132 x 0,217,4106
5 x 132 x 0,218,1124
7 x 132 x 0,218,8155
12 x 132 x 0,2112,3232
18 x 132 x 0,2114,7332
2 x 1,530 x 0,267,191
3 x 1,530 x 0,267,5112
4 x 1,530 x 0,268,5141
5 x 1,530 x 0,268,9161
7 x 1,530 x 0,269,9206
12 x 1,530 x 0,2614,7323
18 x 1,530 x 0,2615,5517
25 x 1,530 x 0,2618,1705
3 x 2,550 x 0,269,0157
4 x 2,550 x 0,269,9201
5 x 2,550 x 0,2611,0248
7 x 2,550 x 0,2613,9306
