NHXH E90
NHXH E90
Bezhalogenový kabel se zachováním funkčnosti 90 minut
Použití:
Bezpečnostní kabely jsou používány všude tam, kde je vyžadována zvláštní ochrana osob a majetku před požárem a škodami z něho vyplývajícími a kde je třeba splnit přísné bezpečnostní předpisy. Smějí být použity ve vnitřních prostorách i ve venkovním prostředí, avšak nikoliv uloženy přímo v zemi nebo ve vodě. Jsou vhodné pro ochrannou třídu 2. Zachování funkčnosti kabelového vedení 90 min. (systémová zkouška), zachování izolačních vlastností přes 180 min.
Konstrukce:

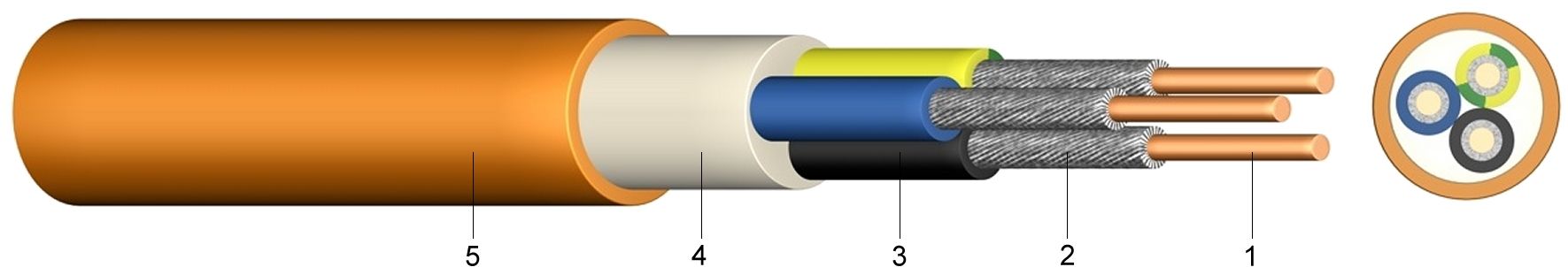

1 .....Holý, plný nebo laněný měděný vodič
2 .....Ochranný ovin z MICA (slídová páska) chránící před plamenem
3 .....Izolace žil z bezhalogenového polymeru
4 .....Bezhalogenová výplň
5 .....Vnější plášť z bezhalogenového polymeru, oranžový
Informace:
Tyto kabely splňují podmínky zkoušky zachování izolačních vlastností dle DIN VDE 0472-814 / 8.83 (180 min.) a IEC Publik. 331 first edition 1970 o zachování funkčnosti (90 min.) dle DIN 4102-12 odpovídající VDE 0100-710 a 0100-718.
Normy:
DIN VDE 0266
DIN VDE 0276-604
DIN EN 60228 Třída 1 a 2 (konstrukce vodiče)
HD 308 S2 (označení žil)
Technické údaje:
Jmenovité napětí Uo/U | [V] | 600 / 1000 voltů | |
Zkušební napětí | [V]AC | 4000 | |
Teplotní rozsah | flexibilní uložení | -5°C až +90°C | |
Provozní teplota | zkrat | °C | 250 |
Doba zkratu | max. | za [sek.] | 5 |
Poloměr ohybu | jednožilové provedení | x VP | 15 |
vícežilové provedení | x VP | 12 | |
Vlastnosti při hoření | norma | EN 50266-2-4 | |
IEC 60332-3 Kat.C |
Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Vnější průměr ca. mm | Požární zatížení kWh/m | Hmotnost ca. kg/km | ||||
---|---|---|---|---|---|---|---|---|
1 x 16 RM | 160,0 | 10,7 | 0,39 | 247,0 | ||||
1 x 25 RM | 250,0 | 12,0 | 0,53 | 340,0 | ||||
1 x 35 RM | 350,0 | 13,5 | 0,58 | 456,0 | ||||
1 x 50 RM | 500,0 | 15,0 | 0,69 | 596,0 | ||||
1 x 70 RM | 700,0 | 16,7 | 0,81 | 805,0 | ||||
1 x 95 RM | 950,0 | 19,1 | 1,03 | 1.094,0 | ||||
1 x 120 RM | 1.200,0 | 20,5 | 1,14 | 1.332,0 | ||||
1 x 150 RM | 1.500,0 | 22,5 | 1,39 | 1.629,0 | ||||
1 x 185 RM | 1.850,0 | 25,0 | 1,70 | 2.030,0 | ||||
1 x 240 RM | 2.400,0 | 28,0 | 2,09 | 2.615,0 | ||||
1 x 300 RM | 3.000,0 | 31,0 | 2,50 | 3.257,0 | ||||
2 x 1,5 RE | 30,0 | 14,3 | 0,69 | 275,0 | ||||
2 x 2,5 RE | 50,0 | 14,9 | 0,78 | 320,0 | ||||
3 x 1,5 RE | 45,0 | 15,0 | 1,02 | 315,0 | ||||
3 x 2,5 RE | 75,0 | 15,9 | 1,12 | 371,0 | ||||
3 x 4 RE | 120,0 | 16,7 | 1,21 | 435,0 | ||||
3 x 6 RE | 180,0 | 17,8 | 1,34 | 526,0 | ||||
3 x 10 RE | 300,0 | 19,5 | 1,54 | 691,0 | ||||
3 x 16 RM | 480,0 | 22,3 | 1,90 | 982,0 | ||||
3 x 25 RM | 750,0 | 25,8 | 2,48 | 1.392,0 | ||||
3 x 35 RM | 1.050,0 | 28,4 | 2,87 | 1.778,0 | ||||
3 x 35/16 RM | 1.210,0 | 29,5 | 3,06 | 1.964,0 | ||||
3 x 50/25 RM | 1.750,0 | 33,6 | 3,94 | 2.633,0 | ||||
3 x 70/35 RM | 2.450,0 | 38,1 | 4,81 | 3.563,0 | ||||
3 x 95/50 RM | 3.350,0 | 43,4 | 6,16 | 4.768,0 | ||||
3 x 120/70 RM | 4.300,0 | 46,9 | 6,96 | 5.856,0 | ||||
4 x 1,5 RE | 60,0 | 16,1 | 1,16 | 365,0 | ||||
4 x 2,5 RE | 100,0 | 17,0 | 1,27 | 429,0 | ||||
4 x 4 RE | 160,0 | 18,0 | 1,38 | 515,0 | ||||
4 x 6 RE | 240,0 | 19,2 | 1,54 | 628,0 | ||||
4 x 10 RE | 400,0 | 21,1 | 1,77 | 839,0 | ||||
4 x 16 RM | 640,0 | 24,3 | 2,19 | 1.210,0 | ||||
4 x 25 RM | 1.000,0 | 28,1 | 2,85 | 1.717,0 | ||||
4 x 35 RM | 1.400,0 | 31,0 | 3,29 | 2.209,0 | ||||
4 x 50 RM | 2.000,0 | 35,1 | 4,21 | 2.921,0 | ||||
4 x 70 RM | 2.800,0 | 40,0 | 5,20 | 3.980,0 | ||||
4 x 95 RM | 3.800,0 | 45,2 | 6,56 | 5.321,0 | ||||
4 x 120 RM | 4.800,0 | 49,0 | 7,38 | 6.475,0 | ||||
4 x 150 RM | 6.000,0 | 53,0 | 8,62 | 7.725,0 | ||||
5 x 1,5 RE | 75,0 | 17,4 | 1,34 | 429,0 | ||||
5 x 2,5 RE | 125,0 | 18,4 | 1,45 | 506,0 | ||||
5 x 4 RE | 200,0 | 19,5 | 1,59 | 612,0 | ||||
5 x 6 RE | 300,0 | 20,9 | 1,77 | 752,0 | ||||
5 x 10 RE | 500,0 | 23,0 | 2,04 | 1.009,0 | ||||
5 x 16 RM | 800,0 | 26,6 | 2,51 | 1.465,0 | ||||
5 x 25 RM | 1.250,0 | 30,9 | 3,35 | 2.105,0 | ||||
5 x 35 RM | 1.750,0 | 36,0 | 3,75 | 2.500,0 | ||||
7 x 1,5 RE | 105,0 | 18,6 | 1,57 | 497,0 | ||||
12 x 1,5 RE | 180,0 | 23,5 | 2,33 | 744,0 | ||||
7 x 2,5 RE | 175,0 | 19,8 | 1,74 | 599,0 | ||||
12 x 2,5 RE | 300,0 | 25,2 | 2,57 | 910,0 |
