JE-H(ST)H E30 …Bd

Bezhalogenový instalační kabel, odolný proti plameni, pro průmyslovou elektroniku, se zachováním funkčnosti 30 minut

Použití:

Jako instalační kabel pro sdělovací účely k pevnému uložení v oblastech s rizikem požáru. Zachování izolačních vlastností min. přes 180 min. a zachování funkčnosti min. 30 minut.

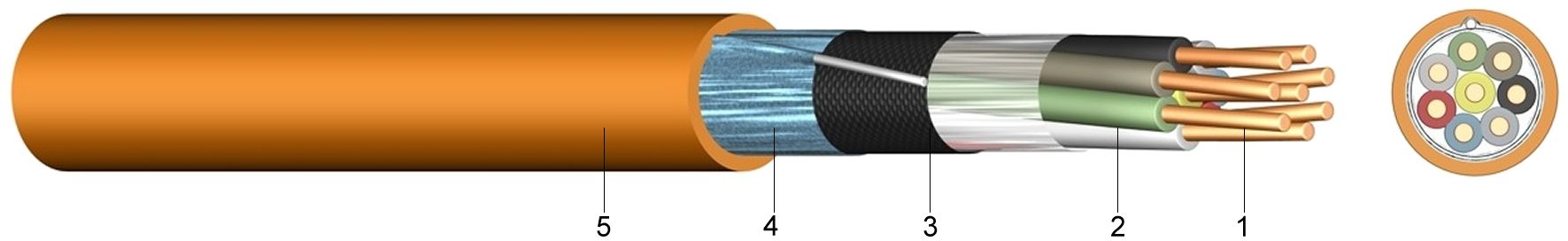

Konstrukce:

1 .....Holý, plný měděný vodič
2 .....Izolace žil z bezhalogenové, keramizující polymerové směsi, uspořádání do párů
3 .....Ovin žil z ochranné fólie
4 .....Stínění laminovanou hliníkovou fólií, příložný drát 0,8 mm
5 .....Vnější plášť z bezhalogenového polymeru, oranžový

Informace:

Tyto kabely splňují podmínky zkoušky zachování izolačních vlastností dle DIN VDE 0472-814 / 8.83 (180 min.) a IEC Publik. 331 first edition 1970 o zachování funkčnosti (30 min.) dle DIN 4102-12 odpovídající VDE 0100-710 a 0100-718.

Normy:

DIN VDE 0815 (obsahuje i označení žil)
DIN EN 60228 Třída 1 (konstrukce vodiče)
DIN VDE 0207-24

Technické údaje:

Špičkové napětí		[V]	225 voltů
Teplotní rozsah	flexibilní uložení		-5°C až +50°C
	pevné uložení		-30°C až +70°C
Poloměr ohybu	flexibilní uložení	x VP	7,5
Vlastnosti při hoření	norma		EN 50266-2-4
			EN 60332-1
			IEC 60332-3 Kat.C
Izolační odpor	min.	[MOhm/km]	100
Smyčkový odpor vodiče		[Ohm/km]	73,2
Provozní kapacita	max.	[nF/km]	120
Kapacitní vazba 100 m	max.	[pF]	200

Počet dvojitých žil a jmenovitý průměr (mm)	Hmotnost Cu kg/km	Síla izolační stěny mm	Vnější průměr ca. mm	Požární zatížení kWh/m	Hmotnost ca. kg/km
2 x 2 x 0,8	25	1,0	6,6	0,13	61
4 x 2 x 0,8	45	1,0	8,8	0,20	104
8 x 2 x 0,8	85	1,2	12,8	0,34	218
12 x 2 x 0,8	126	1,2	13,5	0,39	235
20 x 2 x 0,8	206	1,4	16,1	0,53	367
32 x 2 x 0,8	340	1,4	20,6	0,85	645
