H05Z-K
H05Z-K
Bezhalogenový jednožilový vodič
Použití:
Pro pevné chráněné uložení v přístrojích a v nebo na svítidlech, jakož i pro domovní instalace, speciálně pro aplikace při kterých je požadována nízká tvorba kouře a korozivních plynů v případě požáru. Není však vhodný pro použití ve venkovním prostředí.

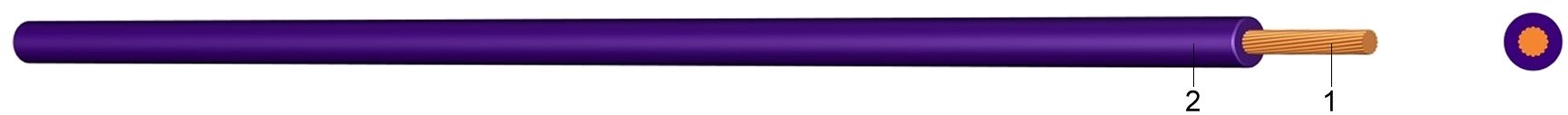

Konstrukce:
1 ..... Holý nebo pocínovaný, jemně laněný měděný vodič
2 ..... Izolace žíly z bezhalogenového, síťovaného
polyolefin-kopolymerizátu (EI5)
Normy:
DIN VDE 0282-9
HD 22.9 S2+A1
DIN EN 60228 Třída 5 (konstrukce vodiče)
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 300 / 500 voltů | |
| Zkušební napětí | [V]AC | 2000 | |
| Teplotní rozsah | flexibilní uložení | +5°C až +90°C | |
| Provozní teplota | zkrat | °C | 250 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | pevné uložení | x VP | 6 |
| Vlastnosti při hoření | norma | EN 60332-1 | |
| IEC 60332-1 |
| Jmenovitý průřez mm2 | Barvy | Hmotnost Cu kg/km | Vnější průměr ca. mm | Požární zatížení kWh/m | Hmotnost ca. kg/km | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0,50 | sw/bl/br | 5,0 | 2,2 | 0,23 | 9 | |||||
| gg | 5,0 | 2,2 | 0,23 | 9 | ||||||
| 0,75 | sw/dbl/bl/br | 7,5 | 2,4 | 0,26 | 12 | |||||
| gg/gr/or/rt | 7,5 | 2,4 | 0,26 | 12 | ||||||
| 1,00 | sw/bl/br | 10,0 | 2,5 | 0,29 | 15 | |||||
| gg/ws/or/rt | 10,0 | 2,5 | 0,29 | 15 | ||||||
|
