Silový kabel s PVC izolací 0,6/1kV lankové provedení

(N)YY-RF

Použití:

Jako silový napájecí kabel v lankovém provedení, vhodný pro pevné instalace v kabelových kanálech, interiéru, ve vodě, v zemi, pokud nevznikne riziko mechanického poškození.

(N)YY-RF Silový kabel s PVC izolací 0,6/1kV lankové provedeníSilový kabel s PVC izolací 0,6/1kV lankové provedení

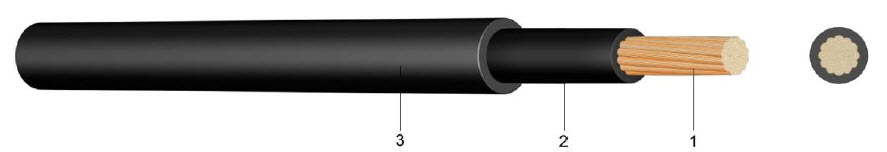

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič (RF)
2 ..... Izolace žíly z polyvinylchloridu (PVC)
3 ..... Vnější plášť z polyvinylchloridu (PVC), černý, UV-stabilní

Normy:

DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)

Technické údaje:

Jmenovité napětí Uo/U		[V]	600 / 1000 voltů
Zkušební napětí		[V]AC	4000
Teplotní rozsah	flexibilní uložení		-5°C až +70°C
	pevné uložení		-20°C až +70°C
Poloměr ohybu	x VP	6
Provozní teplota	zkrat při max. 5 s	°C	160
Vlastnosti při hoření	norma		EN 60332-1-2

Počet žil a jmenovitý průřez mm2	Hmotnost Cu kg/km	Vnější průměr ca. mm	Hmotnost ca. kg/km	Zatíži- telnost země A	Zatíži- telnost vzduch A
1 x 35 RF	350	16	518	247	184
1 x 50 RF	500	18	693	302	230
1 x 70 RF	700	19	863	362	278
1 x 95 RF	950	20	1.084	423	331
1 x 120 RF	1.200	22	1.378	488	389
1 x 150 RF	1.500	24	1.645	550	446
1 x 185 RF	1.850	26	1.985	615	510
1 x 240 RF	2.400	29	2.569	725	617
1 x 300 RF	3.000	34	3.296	828	725
