E-AYY
E-AYY
Kabel s PVC izolací a hliníkovými vodiči
Použití:
Jako silový kabel pro pevné uložení, nejlépe v kabelových kanálech a vnitřních prostorách, ve volném prostředí, ve vodě, v zemi, pokud nejsou očekávána žádná pozdější poškození.

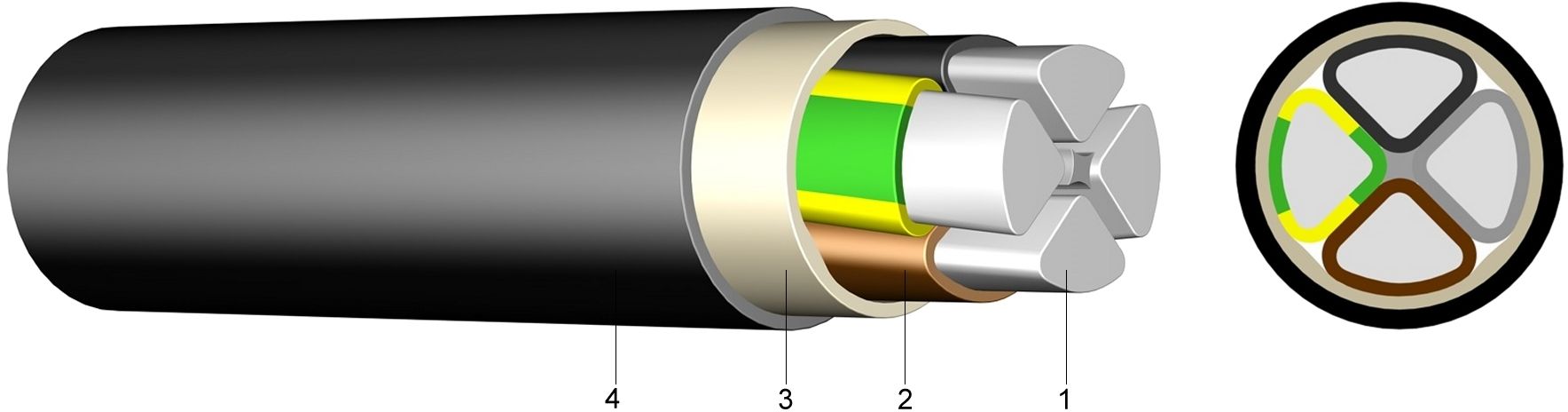

Konstrukce:
1 ..... Hliníkový vodič, plný (SE) nebo laněný (RM/SM)
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Výplň z PVC (FM) nebo ovin páskou (BD)
4 ..... Vnější plášť z polyvinylchloridu (PVC), černý
Informace:
Zkratová teplota na vodiči (max. 5 sek.)
<=300 mm² --> 160°C
>300 mm² --> 140°C
Normy:
ÖVE K 23 a K 603
HD 603 S1
DIN EN 60228 Třída 1 a 2 (konstrukce vodiče)
HD 308 S2 (označení žil)
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 600 / 1000 voltů | |
| Zkušební napětí | [V]AC | 4000 | |
| Teplotní rozsah | při uložení | -5°C až +70°C | |
| provozní teplota | -20°C až +70°C | ||
| Poloměr ohybu | jednožilové provedení | x VP | 15 |
| vícežilové provedení | x VP | 12 | |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost hliníku kg/km | Vnější průměr ca. mm | Hmotnost ca. kg/km | Zatíži- telnost země A | Zatíži- telnost vzduch A | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 x 25 RM | 74,0 | 11 | 174,0 | 106 | 87 | |||||
| 1 x 35 RM | 103,0 | 12 | 209,0 | 127 | 107 | |||||
| 1 x 50 RM | 147,0 | 14 | 282,0 | 151 | 131 | |||||
| 1 x 70 RM | 206,0 | 16 | 363,0 | 185 | 166 | |||||
| 1 x 95 RM | 279,0 | 18 | 520,0 | 222 | 205 | |||||
| 1 x 120 RM | 353,0 | 19 | 557,0 | 253 | 239 | |||||
| 1 x 150 RM | 441,0 | 21 | 674,0 | 284 | 273 | |||||
| 1 x 185 RM | 544,0 | 24 | 826,0 | 322 | 317 | |||||
| 1 x 240 RM | 706,0 | 26 | 1.052,0 | 375 | 378 | |||||
| 1 x 300 RM | 882,0 | 29 | 1.282,0 | 425 | 437 | |||||
| 1 x 400 RM | 1.200,0 | 32 | 1.598,0 | 487 | 513 | |||||
| 1 x 500 RM | 1.510,0 | 36 | 2.022,0 | 558 | 600 | |||||
| 1 x 630 RM | 1.900,0 | 40 | 2.200,0 | 635 | 701 | |||||
| 3 x 240/120 SM | 2.470,0 | 55 | 4.215,0 | 364 | 338 | |||||
| 4 x 25 RM | 294,0 | 25 | 887,0 | 102 | 82 | |||||
| 4 x 35 SM | 412,0 | 26 | 796,0 | 123 | 100 | |||||
| 4 x 50 SM | 588,0 | 27 | 1.017,0 | 144 | 119 | |||||
| 4 x 70 SM | 823,0 | 30 | 1.312,0 | 179 | 152 | |||||
| 4 x 95 SM | 1.117,0 | 34 | 1.698,0 | 215 | 186 | |||||
| 4 x 120 SM | 1.411,0 | 40 | 2.459,0 | 245 | 216 | |||||
| 4 x 150 SM | 1.764,0 | 43 | 2.594,0 | 275 | 246 | |||||
| 4 x 185 SM | 2.176,0 | 50 | 3.777,0 | 313 | 285 | |||||
| 4 x 240 SM | 2.822,0 | 54 | 4.106,0 | 364 | 338 | |||||
| 4 x 150 SE | 1.764,0 | 45 | 2.594,0 | 275 | 246 | |||||
| 5 x 25 RM | 368,0 | 26 | 1.018,0 | 102 | 81 | |||||
| 5 x 35 RM | 515,0 | 30 | 1.316,0 | 121 | 99 | |||||
| 5 x 50 SM | 781,0 | 32 | 1.549,0 | 144 | 119 | |||||
| 5 x 70 SM | 1.071,0 | 37 | 2.021,0 | 179 | 152 | |||||
| 5 x 95 SM | 1.484,0 | 41 | 2.598,0 | 215 | 186 | |||||
| 5 x 120 SM | 1.875,0 | 47 | 3.201,0 | 245 | 216 | |||||
|
