1-AYKY
Silový kabel s PVC izolací a hliníkovými vodiči 0,6/1kV
Použití:
Jako silový kabel pro pevné uložení, nejlépe v kabelových kanálech a vnitřních prostorách, ve volném prostředí, ve vodě, v zemi, pokud nejsou očekávána žádná pozdější poškození.

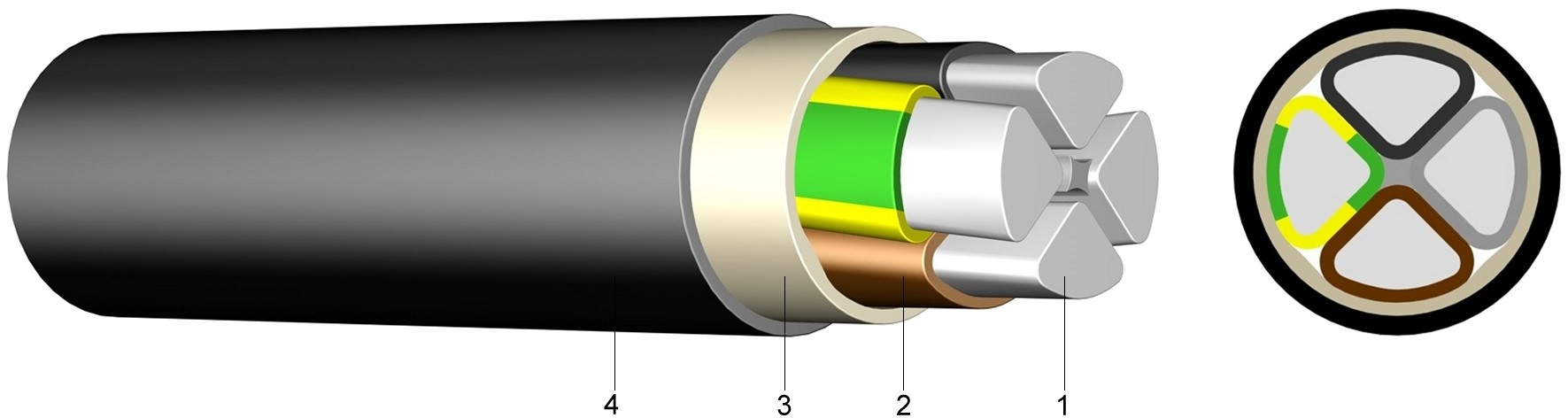

Konstrukce:
1 ..... Hliníkový vodič, plný (RE), laněný (RM,SM)
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Výplň z PVC (FM) nebo ovin páskou (BD)
4 ..... Vnější plášť z polyvinylchloridu (PVC), černý, UV stabilní
Normy:
PNE 34 7659-3
EN 60228 Třída 1, 2 (konstrukce vodiče)
HD 308 S2 (označení žil)
Technické údaje:
Jmenovité napětí Uo/U | [kV] | 0,6 / 1 | |
Zkušební napětí | [kV]AC | 4 | |
Teplotní rozsah | flexibilní uložení | °C | -5°C až +70°C |
pevné uložení | °C | -25°C až +70°C | |
Provozní teplota | zkrat | °C | 160 |
Doba zkratu | max. | za [sek.] | 5 |
Poloměr ohybu | ø od 20 mm do 40 mm | x VP | 12 |
ø nad 40 mm | x VP | 15 | |
Vlastnosti při hoření | norma | EN 60332-1-2 |
Počet žil a jmenovitý průřez mm2 | Jmen. tloušťka izolace vodiče ca. mm | Jmen. tloušťka izolace pláště ca. mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | Zatíži- telnost země A | Zatíži- telnost vzduch A |
---|---|---|---|---|---|---|
4 x 16 RE | 1,0 | 1,8 | 20,0 | 541 | 81 | 61 |
4 x 25 RE | 1,2 | 1,8 | 23,8 | 775 | 102 | 81 |
4 x 35 RE | 1,2 | 2,0 | 26,1 | 983 | 123 | 99 |
4 x 50 RE | 1,4 | 2,0 | 29,7 | 1.279 | 144 | 119 |
4 x 50 SM | 1,4 | 2,0 | 27,3 | 973 | 144 | 119 |
4 x 70 RE | 1,4 | 2,2 | 33,4 | 1.660 | 179 | 152 |
4 x 70 RM | 1,4 | 2,0 | 35,4 | 1.779 | 179 | 152 |
4 x 70 SM | 1,4 | 2,0 | 31,3 | 1.283 | 179 | 152 |
4 x 95 RM | 1,6 | 2,2 | 35,9 | 1.723 | 215 | 186 |
4 x 120 SM | 1,6 | 2,2 | 38,9 | 2.062 | 245 | 216 |
4 x 150 SM | 1,8 | 2,2 | 42,5 | 2.489 | 275 | 246 |
4 x 185 SM | 2,0 | 2,6 | 48,3 | 3.169 | 313 | 285 |
4 x 240 SM | 2,2 | 2,6 | 53,8 | 4.015 | 364 | 338 |
5 x 10 RE | 1,0 | 1,8 | 19,0 | 482 | 63 | 45 |
5 x 16 RE | 1,0 | 1,8 | 21,5 | 641 | 81 | 61 |
5 x 16 RM | 1,0 | 1,8 | 22,2 | 664 | 81 | 61 |
5 x 25 RE | 1,2 | 2,0 | 26,1 | 949 | 102 | 81 |
5 x 35 RE | 1,2 | 2,0 | 28,7 | 1.176 | 123 | 99 |
5 x 35 RM | 1,2 | 2,0 | 29,9 | 1.231 | 123 | 99 |
5 x 50 RE | 1,4 | 2,0 | 32,8 | 1.535 | 144 | 119 |
5 x 50 RM | 1,4 | 2,0 | 33,8 | 1.596 | 144 | 119 |
5 x 70 RE | 1,4 | 2,2 | 37,2 | 2.033 | 179 | 152 |
5 x 70 RM | 1,4 | 2,2 | 39,1 | 2.138 | 179 | 152 |
5 x 70 SM | 1,4 | 2,2 | 34,8 | 1.611 | 179 | 152 |
5 x 95 RM | 1,6 | 2,6 | 45,3 | 2.824 | 215 | 186 |
3 x 35/25 SM/RE | 1,2/1,2 | 2,0 | 24,2 | 719 | 123 | 99 |
3 x 50/35 SM/RE | 1,4/1,2 | 2,0 | 27,4 | 931 | 144 | 119 |
3 x 70/50 SM/RE | 1,4/1,4 | 2,0 | 31,6 | 1.225 | 179 | 152 |
3 x 95/50 SM/RE | 1,6/1,4 | 2,2 | 36,0 | 1.615 | 215 | 186 |
3 x 95/50 SM/RM | 1,6/1,4 | 2,2 | 36,0 | 1.612 | 215 | 186 |
3 x 95/70 SM/RE | 1,6/1,4 | 2,2 | 36,0 | 1.643 | 215 | 186 |
3 x 95/70 SM/SM | 1,6/1,4 | 2,2 | 35,2 | 1.626 | 215 | 186 |
3 x 120/70 SM/RE | 1,6/1,4 | 2,2 | 39,0 | 1.934 | 245 | 216 |
3 x 120/70 SM/SM | 1,6/1,4 | 2,2 | 37,0 | 1.873 | 245 | 216 |
3 x 150/70 SM/RE | 1,8/1,4 | 2,2 | 42,6 | 2.326 | 275 | 246 |
3 x 150/70 SM/SM | 1,8/1,4 | 2,2 | 40,5 | 2.202 | 275 | 246 |
3 x 185/95 SM/SM | 2,0/1,4 | 2,6 | 46,5 | 2.839 | 313 | 285 |
3 x 240/120 SM/SM | 2,2/1,6 | 2,6 | 51,1 | 3.554 | 364 | 338 |
