E-A2Y
E-A2Y
Venkovní vedení s PE izolací
Použití:
Jako venkovní vedení, především v oblasti střešních opěr, avšak nikoliv pro uložení do země.

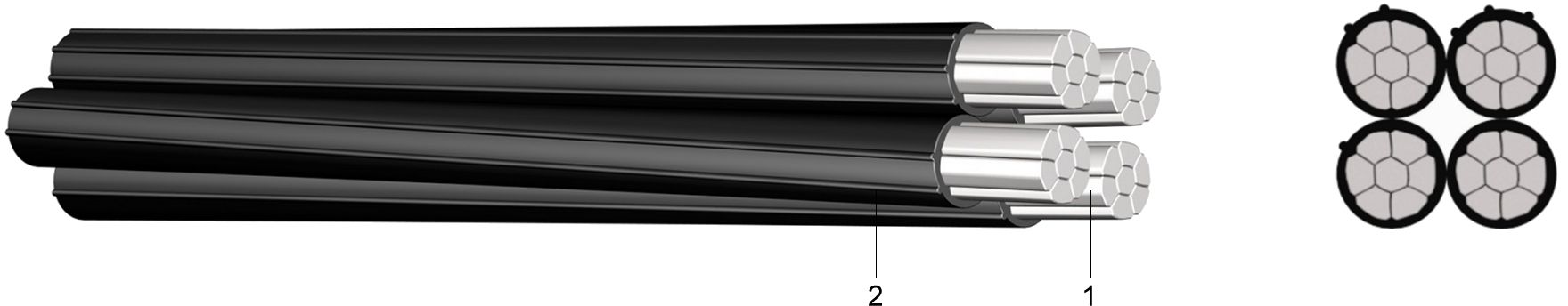

Konstrukce:
1 ..... Hliníkový vodič, laněný (RM), komprimovaný
2 ..... Vnější plášť z polyetylénu (PE), černý
Normy:
ÖVE / ÖNORMA E8200-626
HD 626 S1
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 600 / 1000 voltů | |
| Zkušební napětí | [V]AC | 3500 | |
| Teplotní rozsah | flexibilní uložení | -20°C až +90°C | |
| Provozní teplota | zkrat | °C | 120 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | flexibilní uložení | x VP | 18 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost hliníku kg/km | Průměr přes izolaci max. mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | Zatíži- telnost na vzduchu A | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 2 x 25 RM | 147,0 | 9 | 17,4 | 210,0 | 80 | |||||
| 4 x 25 RM | 294,0 | 9 | 21,0 | 420,0 | 80 | |||||
| 4 x 50 RM | 588,0 | 13 | 27,5 | 740,0 | 125 | |||||
| 4 x 70 RM | 823,0 | 14 | 31,9 | 1.000,0 | 160 | |||||
| 4 x 95 RM | 1.117,0 | 16 | 36,7 | 1.350,0 | 185 | |||||
|
