NYCY

Silový kabel s PVC izolací s koncentrickým vodičem

Použití:

V suchých, vlhkých i mokrých prostorách, v kabelových kanálech, ve volném prostředí, jakož i v zemi a ve vodě.

NYCY Silový kabel s PVC izolací s koncentrickým vodičem

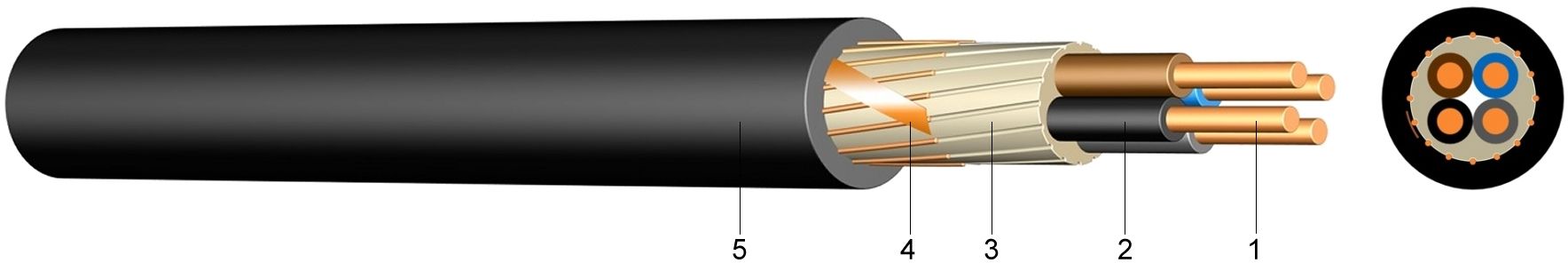

Konstrukce:

1 ..... Holý, plný měděný vodič (RE)
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Výplň Z PVC nebo ovin páskou
4 ..... Stínění koncentrickými vodiči s měděným páskem
5 ..... Vnější plášť z polyvinylchloridu (PVC), černý

Normy:

DIN VDE 0276-627
HD 627 S1:1996 Část 1 4H1, 4H2, 7H
DIN EN 60228 Třída 1 (konstrukce vodiče)
HD 308 S2 (označení žil)

Technické údaje:

Jmenovité napětí Uo/U		[V]	600 / 1000 voltů
Zkušební napětí		[V]AC	4000
Teplotní rozsah	flexibilní uložení		-5°C až +70°C
	pevné uložení		-20°C až +70°C
Provozní teplota	zkrat	°C	160
Doba zkratu	max.	za [sek.]	5
Poloměr ohybu	pevné uložení	x VP	12
	flexibilní uložení	x VP	15
Vlastnosti při hoření	norma		EN 60332-1-2

Počet žil a jmenovitý průřez mm2	Hmotnost Cu kg/km	Vnější průměr ca. mm	Hmotnost ca. kg/km	Zatíži- telnost země A	Zatíži- telnost vzduch A
2 x 1,5 RE/ 1,5	54	12	225,0	27	20
2 x 2,5 RE/ 2,5	83	14	274,0	36	29
2 x 4 RE/ 4	128	15	366,0	47	39
2 x 6 RE/ 6	190	16	448,0	59	44
3 x 1,5 RE/ 1,5	73	13	240,0	27	20
3 x 2,5 RE/ 2,5	113	14	294,0	36	29
3 x 4 RE/ 4	168	16	413,0	47	39
3 x 6 RE/ 6	250	17	512,0	59	44
4 x 1,5 RE/ 1,5	88	14	271,0	27	20
4 x 2,5 RE/ 2,5	138	15	336,0	36	29
4 x 4 RE/ 4	208	17	477,0	47	39
4 x 6 RE/ 6	309	18	597,0	59	44
5 x 1,5 RE/ 1,5	103	15	305,0	0	0
5 x 2,5 RE/ 2,5	163	17	460,0	0	0
5 x 4 RE/ 4	248	20	610,0	0	0
5 x 6 RE/ 6	370	20	720,0	0	0
5 x 10 RE/ 10	625	23	1.080,0	0	0
7 x 1,5 RE/ 2,5	139	15	368,0	0	0
10 x 1,5 RE/ 2,5	183	18	483,0	0	0
12 x 1,5 RE/ 2,5	214	19	546,0	0	0
14 x 1,5 RE/ 2,5	244	20	601,0	0	0
16 x 1,5 RE/ 4	288	20	677,0	0	0
19 x 1,5 RE/ 4	333	22	747,0	0	0
24 x 1,5 RE/ 6	430	25	927,0	0	0
30 x 1,5 RE/ 6	519	26	1.081,0	0	0
7 x 2,5 RE/ 2,5	208	17	457,0	0	0
10 x 2,5 RE/ 4	298	20	633,0	0	0
12 x 2,5 RE/ 4	348	21	719,0	0	0
16 x 2,5 RE/ 6	470	22	884,0	0	0
19 x 2,5 RE/ 6	544	24	900,0	0	0
24 x 2,5 RE/ 10	725	27	1.285,0	0	0
30 x 2,5 RE/ 10	875	28	1.418,0	0	0
7 x 4 RE/ 4	320	20	660,0	0	0

* U vícežilových kabelů závisí zatížitelnost na počtu zatížených žil (viz DIN VDE 0276-627).
