E-AY2Y

E-AY2Y

Silový kabel s PVC izolací s hliníkovými vodiči a vnějším pláštěm z PE

Použití:

Jako silový kabel pro pevné uložení v kabelových kanálech, ve volném prostředí, ve vodě, v zemi, pokud nejsou očekávána žádná pozdější poškození.

E-AY2Y Silový kabel s PVC izolací s hliníkovými vodiči a vnějším pláštěm z PE

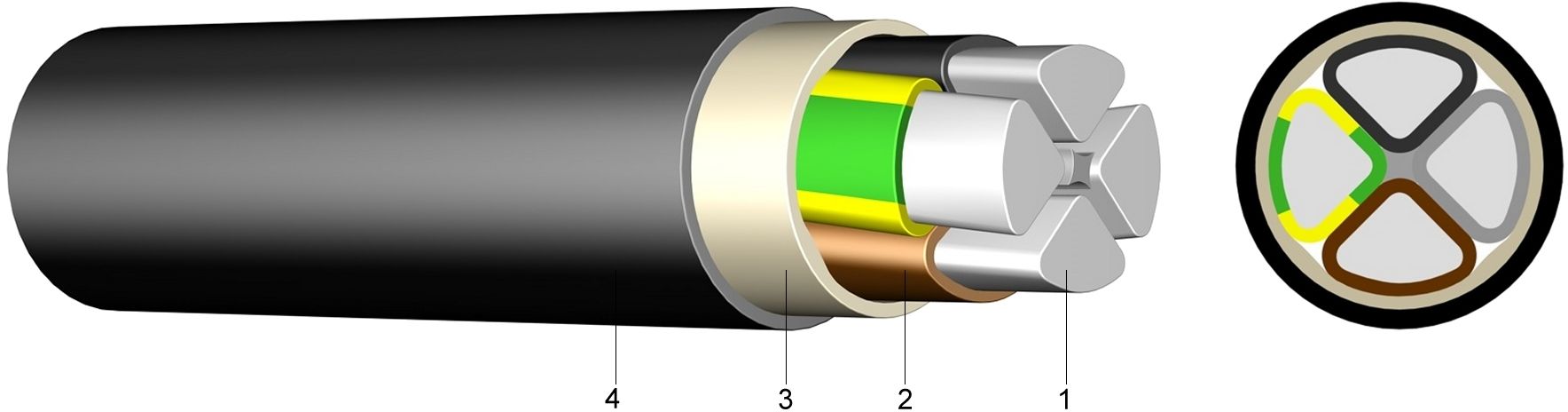

Konstrukce:

1 ..... Hliníkový vodič, plný(RE/SE) nebo laněný (RM/SM)
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Výplň z PVC (FM) nebo ovin páskou (BD)
4 ..... Vnější plášť z polyetylénu (PE), černý, tvrdost podle Shoreho HD 60

Normy:

ÖVE K 23 a K 603
HD 603 S1
DIN EN 60228 Třída 1 a 2 (konstrukce vodiče)
HD 308 S2 (označení žil)

Technické údaje:

Jmenovité napětí Uo/U[V]600 / 1000 voltů
Zkušební napětí[V]AC4000
Teplotní rozsahflexibilní uložení -5°C až +70°C
pevné uložení-20°C až +70°C
Provozní teplotazkrat°C160
Poloměr ohybujednožilové provedeníx VP15
vícežilové provedeníx VP12
Doba zkratumax.za [sek.]5
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
hliníku

kg/km		Vnější
průměr
ca.
mm		Hmotnost

ca.
kg/km		Zatíži-
telnost
země
A		Zatíži-
telnost
vzduch
A
1 x 120 RM353,020525,0389302
3 x 240/120 SM2.470,0553.994,0364338
4 x 25 RE294,024769,010282
4 x 50 SE588,0281.093,0144119
4 x 95 SE1.117,0371.930,0215186
4 x 150 SE1.764,0452.822,0275246
4 x 25 RM294,024769,010282
4 x 35 SM412,025868,0123100
4 x 50 SM588,0281.091,0144119
4 x 95 SM1.117,0371.930,0215186
4 x 150 SM1.764,0432.449,0275246
4 x 185 SM2.176,0483.075,0313285
4 x 240 SM2.822,0574.509,0364338
