E-Y2Y

Silový kabel s PVC izolací, s měděnými vodiči a vnějším pláštěm z PE

Použití:

Jako silový kabel pro pevné uložení, nejlépe v kabelových kanálech a vnitřních prostorách, ve volném prostředí, ve vodě, v zemi, pokud nejsou očekávána žádná pozdější poškození.

E-Y2Y Silový kabel s PVC izolací, s měděnými vodiči a vnějším pláštěm z PE

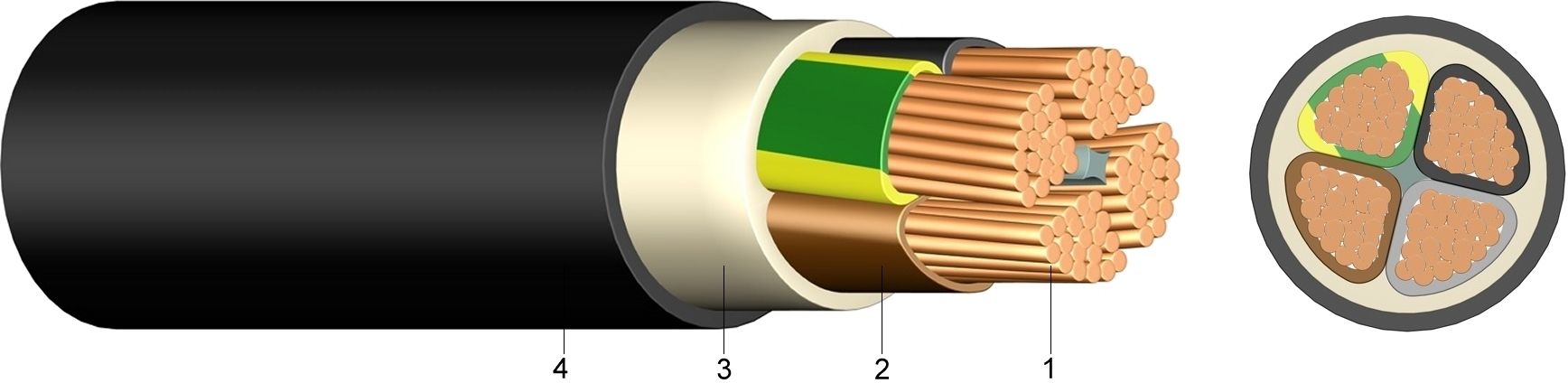

Konstrukce:

1 ..... Holý, plný (RE) nebo laněný (RM/SM) měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Výplň z PVC nebo ovin páskou
4 ..... Vnější plášť z polyetylénu (PE), černý, tvrdost podle Shoreho >55

Informace:

Tvrdost podle Shoreho je materiálová hodnota pro elastomery a umělé hmoty, stanovená normou DIN 53505.

Normy:

ÖVE K 23 a K 603
HD 603 S1:1994 + A2:2003
DIN EN 60228 Třída 1 a 2 (konstrukce vodiče)
HD 308 S2 (označení žil)

Technické údaje:

Jmenovité napětí Uo/U		[V]	600 / 1000 voltů
Zkušební napětí		[V]AC	4000
Teplotní rozsah	flexibilní uložení		-5°C až +70°C
	pevné uložení		-20°C až +70°C
Provozní teplota	zkrat	°C	160
Doba zkratu	max.	za [sek.]	5
Poloměr ohybu	jednožilové provedení	x VP	15
	vícežilové provedení	x VP	12
Vlastnosti při hoření	norma		EN 60332-1-2

Počet žil a jmenovitý průřez mm2	Hmotnost Cu kg/km	Vnější průměr ca. mm	Hmotnost ca. kg/km	Zatíži- telnost země A	Zatíži- telnost vzduch A
4 x 6 RE	240,0	15	570,0	58	43
4 x 10 RE	400,0	20	775,0	78	59
4 x 10 RM	400,0	20	775,0	78	59
4 x 16 RE	640,0	21	1.050,0	101	78
4 x 16 RM	640,0	22	1.100,0	101	78
4 x 25 RM	1.000,0	25	1.632,0	132	105
4 x 35 SM	1.400,0	27	1.959,0	159	129
4 x 50 SM	2.000,0	32	2.595,0	188	157
5 x 6 RE	300,0	17	672,0	58	43
5 x 10 RE	500,0	21	921,0	78	59

* U vícežilových kabelů závisí zatížitelnost na počtu zatížených žil (viz DIN VDE 0276-627).
