YMT
Kabel s izolací a vnějším pláštěm z PVC s nosným orgánem
Použití:
Jako samonosné vedení ve venkovních sítích (v souladu s platnými předpisy). Kabel není vhodný pro volné uložení do země.

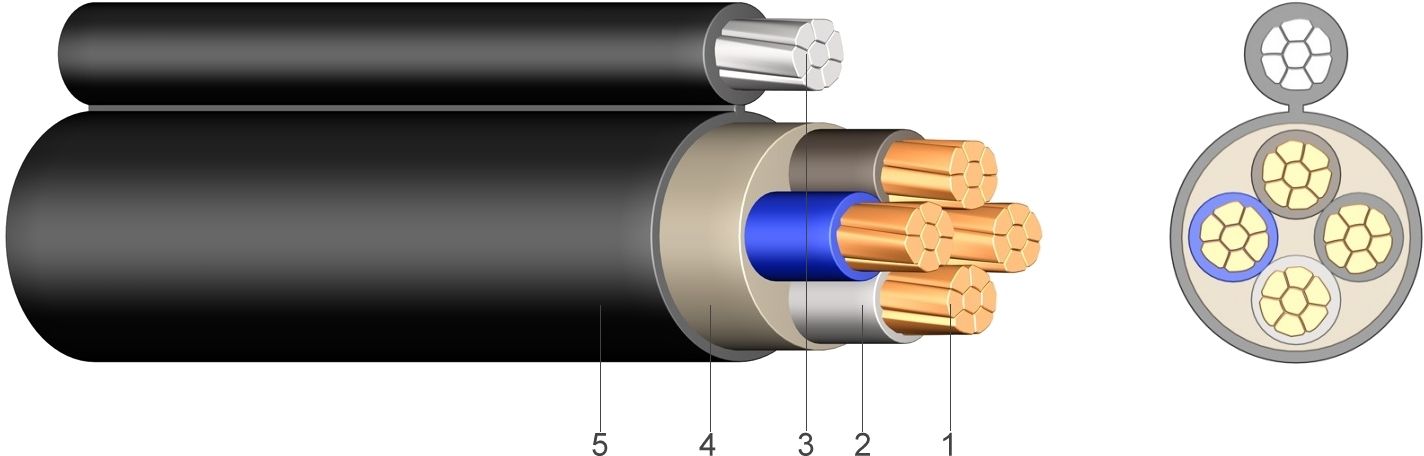

Konstrukce:
1 ..... Holý, plný (RE) nebo laněný (RM) měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Nosný orgán z ocelového drátu, laněný
4 ..... Výplň
5 ..... Vnější plášť z polyvinylchloridu (PVC), černý
Informace:
Minimální hodnota lámavé síly nosného orgánu činí:
6.000 N u 3 x 2,5 a 5 x 2,5 mm²
10.500 N u 4 x 10 a 4 x 16 mm²
Údaje dle DIN VDE 0250-206
Normy:
dle ÖVE K41
DIN 57250 Část 206
VDE 0250-206
DIN EN 60228 Třída 1 a 2 (konstrukce vodiče)
HD 308 S2 (označení žil)
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 300 / 500 voltů | |
| Zkušební napětí | [V]AC | 4000 | |
| Teplotní rozsah | flexibilní uložení | +5°C až +70°C | |
| pevné uložení | -40°C až +70°C | ||
| Provozní teplota | zkrat | °C | 160 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | flexibilní uložení | x VP | 4 |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Vnější rozměry ca. mm | Hmotnost ca. kg/km | ||
|---|---|---|---|---|---|
| 3 x 2,5 RE | 75 | 12,5 x 20,5 | 190,0 | ||
| 4 x 10 RM | 400 | 19,0 x 28,0 | 960,0 | ||
| 4 x 16 RM | 640 | 22,0 x 32,0 | 1.320,0 | ||
| 5 x 2,5 RE | 125 | 14,5 x 23,0 | 361,0 | ||
|
