all TWIN

all TWIN

Flexibilní twin kabel

Použití:

Flexibilní twin kabel v suchých, vlhkých vnitřních a venkovních prostorách jako napájecí vedení k bateriím motorových a elektrických vozidel jako jsou např. dopravníky, plošinové vozíky, vysokozdvižné vozíky.

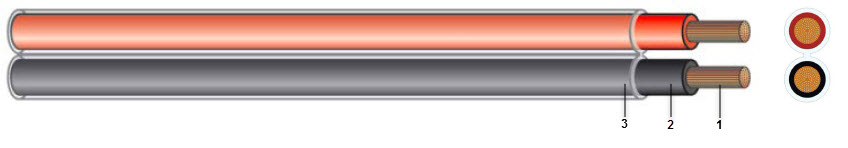

Konstrukce:

1 ..... Holý, jemně laněný měděný nebo pocínovaný vodič
2 ..... Izolace žil ze speciálního směsi termoplastu
3 ..... Izolace žil ze speciálního směsi termoplastu (transparentní ochranná vrstva)

Normy:

EN 60228 Třída 6 (konstrukce vodiče)

Technické údaje:

Jmenovité napětí Uo/U[V]300 / 500 voltů
Zkušební napětí[V]AC3000
Teplotní rozsah-25°C až +70°C
Poloměr ohybux VP10
Počet žil
a jmenovitý
průřez
mm2
Hmotnost
Cu

kg/km
Konstrukce
vodiče
(inf. složení lanka)
mm
Vnější
rozměry
ca.
mm
Hmotnost

ca.
kg/km
2 x 6 115 172 x 0,20 6,5 x 14,0 190
2 x 10 192 296 x 0,20 8,0 x 17,0 295
2 x 16 307 462 x 0,20 9,0 x 19,0 410
2 x 25 480 722 x 0,20 10,5 x 24,5 650
2 x 35 672 1026 x 0,20 12,5 x 26,5 870
2 x 50 960 1482 x 0,20 14,5 x 30,0 1190
