(N)YM
(N)YM
Kabel s izolací a vnějším pláštěm z PVC
Použití:
Pro pevné uložení v suchých, vlhkých i mokrých prostorách. Nevhodné pro uložení ve venkovním prostředí nebo do betonu.
YM.jpg)

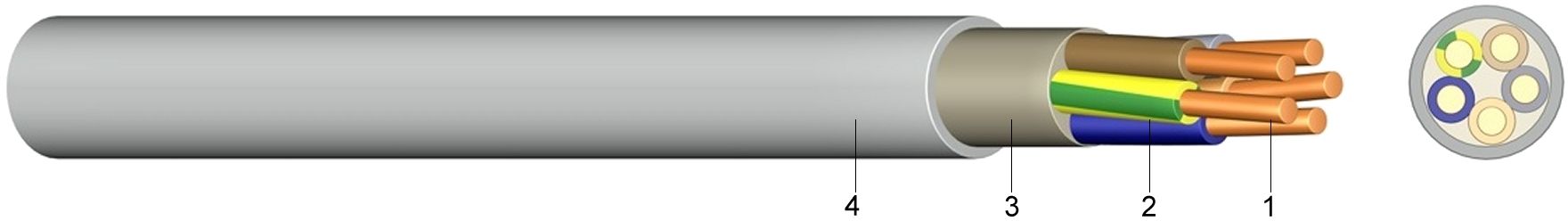

Konstrukce:
1 ..... Holý, plný (RE) nebo laněný (RM) měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Výplň
4 ..... Vnější plášť z polyvinylchloridu (PVC), šedý
Informace:
označení žil u 7-žilového provedení černé nebo prostřednictvím barevných žil (barevné označení žil: gg, vi, rs, or, br, sw, bl) od 10-žilových provedení černé žíly s číslicemi
Normy:
NYM :
YM :
HD 308 S2 (označení žil)
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 300 / 500 voltů | |
| Zkušební napětí | [V]AC | 2000 | |
| Teplotní rozsah | flexibilní uložení | +5°C až +70°C | |
| pevné uložení | -40°C až +70°C | ||
| Provozní teplota | zkrat | °C | 160 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | min. | x VP | 4 |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Vnější průměr ca. mm | Požární zatížení kWh/m | Hmotnost ca. kg/km | ||||
|---|---|---|---|---|---|---|---|---|
| 2 x 1,5 RE | 30 | 8,5 | 0,42 | 105,0 | ||||
| 2 x 2,5 RE | 50 | 9,5 | 0,53 | 145,0 | ||||
| 3 x 1,5 RE | 45 | 8,8 | 0,44 | 121,0 | ||||
| 3 x 2,5 RE | 75 | 10,4 | 0,58 | 170,0 | ||||
| 3 x 4 RE | 120 | 11,5 | 0,72 | 241,0 | ||||
| 3 x 6 RE | 180 | 13,0 | 0,92 | 328,0 | ||||
| 4 x 1,5 RE | 60 | 9,6 | 0,53 | 144,0 | ||||
| 4 x 2,5 RE | 100 | 11,2 | 0,67 | 206,0 | ||||
| 4 x 4 RE | 160 | 13,2 | 0,92 | 305,0 | ||||
| 4 x 6 RE | 240 | 14,8 | 1,08 | 400,0 | ||||
| 4 x 10 RE | 400 | 17,8 | 1,50 | 622,0 | ||||
| 4 x 10 RM | 400 | 17,8 | 1,50 | 622,0 | ||||
| 4 x 16 RM | 640 | 21,8 | 1,86 | 924,0 | ||||
| 5 x 1,5 RE | 75 | 10,3 | 0,58 | 168,0 | ||||
| 5 x 2,5 RE | 125 | 12,1 | 0,75 | 242,0 | ||||
| 5 x 4 RE | 200 | 14,7 | 1,11 | 360,0 | ||||
| 5 x 6 RE | 300 | 16,1 | 1,28 | 476,0 | ||||
| 5 x 10 RE | 500 | 19,3 | 1,83 | 744,0 | ||||
| 5 x 10 RM | 500 | 19,3 | 1,83 | 744,0 | ||||
| 5 x 16 RM | 800 | 24,2 | 2,31 | 1.145,0 | ||||
| 7 x 1,5 RE | 105 | 11,3 | 0,67 | 212,0 | ||||
| 7 x 1,5 RE barevné žíly | 105 | 11,3 | 0,67 | 212,0 | ||||
| 10 x 1,5 RE | 150 | 14,7 | 1,05 | 296,0 | ||||
| 12 x 1,5 RE | 180 | 16,0 | 1,17 | 345,0 | ||||
| 7 x 2,5 RE | 175 | 14,5 | 0,88 | 320,0 | ||||
| 3 x 1,5 RE červený | 45 | 8,8 | 0,44 | 121,0 | ||||
| 3 x 2,5 RE červený | 75 | 10,4 | 0,58 | 170,0 | ||||
| 3 x 1,5 RE zelený | 45 | 8,8 | 0,44 | 121,0 | ||||
|
