H07V-U ( Ye )

Propojovací vodič s PVC izolací

Použití:

V suchých prostorách, v rozvaděčích a rozdělovacích zařízeních pro uložení v trubce na a pod omítkou a rovněž k uložení bez trubky na vhodných izolačních tělesech.

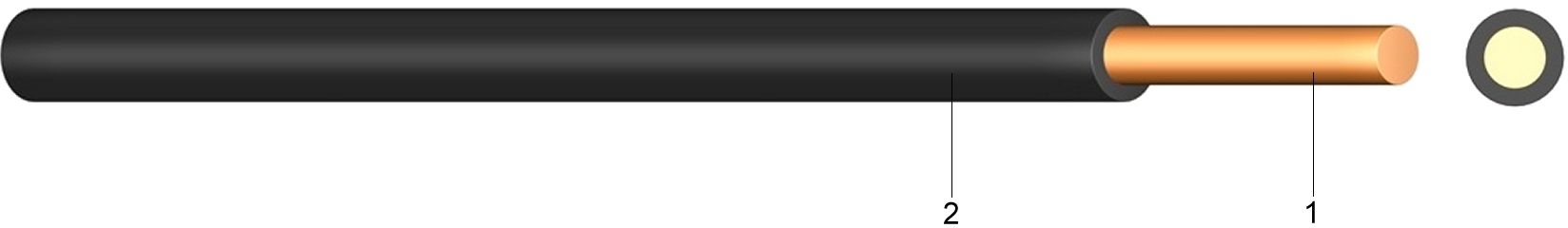

Konstrukce:

1 ..... Holý, plný měděný vodič
2 ..... Izolace žíly z polyvinylchloridu (PVC)

Normy:

DIN VDE 0281-3
DIN EN 60228 Třída 1 (konstrukce vodiče)

Technické údaje:

Jmenovité napětí Uo/U		[V]	450 / 750 voltů
Zkušební napětí		[V]AC	2500
Teplotní rozsah	flexibilní uložení		+5°C až +70°C
Provozní teplota	zkrat	°C	160
Doba zkratu	max.	za [sek.]	5
Vlastnosti při hoření	norma		EN 60332-1-2

Jmenovitý průřez mm2	Barvy	Hmotnost Cu kg/km	Konstrukce vodiče (směrná hodnota) mm	Vnější průměr ca. mm	Hmotnost ca. kg/km
1,5	sw/bl/br	15	1 x 1,38	3,2	20
	gg/dbl	15	1 x 1,38	3,2	20
	gr/vi/ws	15	1 x 1,38	3,2	20
	or/gn/ge/rt	15	1 x 1,38	3,2	20
2,5	sw/bl/br	25	1 x 1,78	3,9	31
	gg	25	1 x 1,78	3,9	31
	gr/vi/ws/or/gn/rt	25	1 x 1,78	3,9	31
4,0	sw/bl	40	1 x 2,25	4,4	46
	br/gg/vi/gn/ge/rt	40	1 x 2,25	4,4	46
6,0	sw/bl/br	60	1 x 2,76	5,0	65
	gg/vi/rt	60	1 x 2,76	5,0	65
10,0	sw/bl	100	1 x 3,56	6,4	109
	br/gg	100	1 x 3,56	6,4	109
