AWG lanka

Propojovací vodič s PVC izolací s certifikací UL a CSA

Použití:

Pro vnitřní zapojení přístrojů a zařízení, jakož i pro chráněné uložení v a na svítidlech.

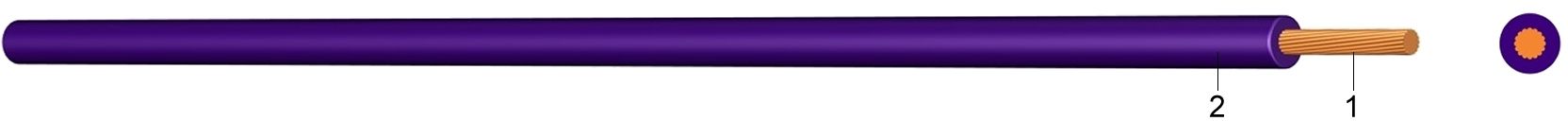

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)

Informace:

AWG 24 = ca. 0,205 mm² AWG 14 = ca. 2,080 mm²
AWG 22 = ca. 0,324 mm² AWG 12 = ca. 3,310 mm²
AWG 20 = ca. 0,519 mm² AWG 10 = ca. 5,261 mm²
AWG 18 = ca. 0,823 mm² AWG 08 = ca. 8,367 mm²
AWG 16 = ca. 1,310 mm² AWG 06 = ca. 13,30 mm²
Další průřezy na vyžádání

Normy:

DIN EN 60228 Třída 5 (konstrukce vodiče)
UL / CSA / MTW 1015+1063
UL 758, UL 1581
CSA C 22.2 Nr. 127

Technické údaje:

Jmenovité napětí Uo/U		[V]	600 voltů
Zkušební napětí		[V]AC	4000
Teplotní rozsah	flexibilní uložení		+5°C až +105°C
	pevné uložení		-15°C až +105°C
Provozní teplota	zkrat	°C	160
Doba zkratu	max.	za [sek.]	5
Vlastnosti při hoření	norma		EN 60332-1-2

Jmenovitý průřez mm2	Barvy	Hmotnost Cu kg/km	Konstrukce vodiče (směrná hodnota) mm	Vnější průměr ca. mm	Hmotnost ca. kg/km
AWG 24/7	sw/bl/br/vi/ws/gn	2,2	14 x 0,15	2,2	8
	ge/rt
AWG 22	sw/bl/br/gg/dbl/gr	5,0	16 x 0,20	2,4	10
	vi/ws/or/gn/ge/rt
AWG 20	sw/bl/br/gg/dbl/gr	7,5	24 x 0,20	2,6	12
	vi/ws/or/gn/ge/rt
AWG 18	sw/bl/br/gg/dbl/gr	10,0	32 x 0,20	2,8	16
	vi/ws/or/gn/ge/rt
AWG 16	sw/bl/br/gg/dbl/gr	15,0	84 x 0,30	3,1	22
	vi/ws/or/gn/ge/rt
AWG 14	sw/bl/br/gg/dbl/gr	25,0	50 x 0,25	3,5	31
	vi/ws/or/gn/ge/rt
AWG 12	sw/bl/br/gg/dbl/gr	40,0	56 x 0,30	4,0	45
	vi/ws/or/gn/ge/rt
AWG 10	sw/bl/br/gg/dbl/gr	60,0	84 x 0,30	4,6	65
	vi/ws/or/gn/ge/rt
AWG 8	sw/bl/br/gg/dbl/gr	100,0	80 x 0,40	6,5	110
	vi/ws/or/gn/ge/rt
AWG 6	sw/bl/br/gg/dbl/gr	160,0	128 x 0,40	8,0	175
	vi/ws/or/gn/ge/rt
