H07V-K ( Yf )
H07V-K ( Yf )
Propojovací vodič s PVC izolací
Použití:
V suchých prostorách, v provozních prostředcích, rozvaděčích a rozdělovacích zařízeních a jako vyrovnávací vedení pro instalaci v trubce na a pod omítkou a pro chráněné uložení v a na svítidlech. Pro vnitřní zapojení přístrojů se jmenovitým napětím do 1000 V střídavého proudu a jmenovitým napětím až 750 V stejnosměrného proudu vůči zemi. Nepřípustné pro přímé uložení v omítce.
.jpg)

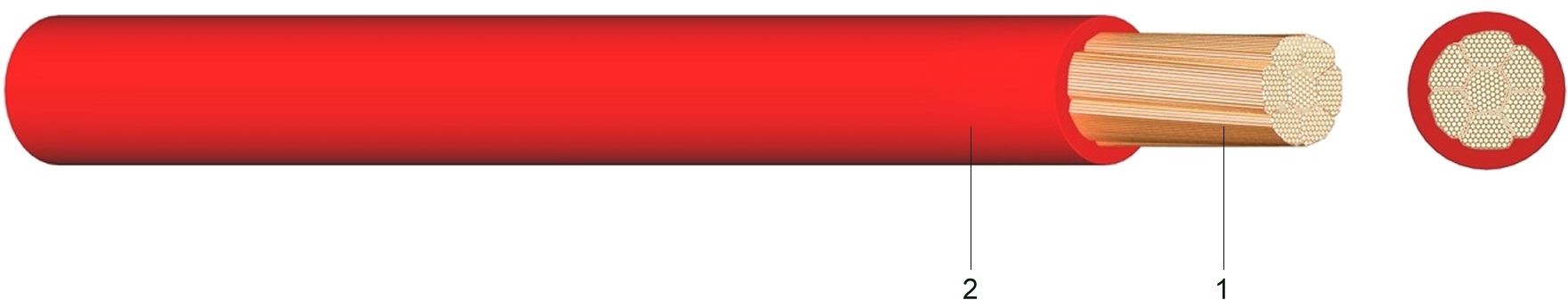

Konstrukce:
1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žíly z polyvinylchloridu (PVC)
Normy:
DIN VDE 0281-3
DIN EN 60228 Třída 5 (konstrukce vodiče)
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 450 / 750 voltů | |
| Zkušební napětí | [V]AC | 2500 | |
| Teplotní rozsah | flexibilní uložení | +5°C až +70°C | |
| Provozní teplota | zkrat | °C | 160 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | min. | x VP | 4 |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Jmenovitý průřez mm2 | Barvy | Hmotnost Cu kg/km | Konstrukce vodiče (směrná hodnota) mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | ||||
|---|---|---|---|---|---|---|---|---|---|
| 1,5 | sw/bl/br | 15,0 | 30 x 0,26 | 3,1 | 21,0 | ||||
| gg/dbl/hbl/gr/vi | 15,0 | 30 x 0,26 | 3,1 | 21,0 | |||||
| ws/or/gn/ge/rt/rs/tra | 15,0 | 30 x 0,26 | 3,1 | 21,0 | |||||
| blge/blsw/blws/grgn | 15,0 | 30 x 0,26 | 3,1 | 21,0 | |||||
| rtsw/rtgn/rtws/swws | 15,0 | 30 x 0,26 | 3,1 | 21,0 | |||||
| 2,5 | sw/bl/br | 25,0 | 50 x 0,26 | 3,7 | 32,0 | ||||
| gg/dbl/hbl/gr/hgr | 25,0 | 50 x 0,26 | 3,7 | 32,0 | |||||
| vi/ws/or/gn/ge/rt/rs | 25,0 | 50 x 0,26 | 3,7 | 32,0 | |||||
| blws/rtws | 25,0 | 50 x 0,26 | 3,7 | 32,0 | |||||
| 4,0 | sw/bl/br | 40,0 | 56 x 0,31 | 4,3 | 47,0 | ||||
| gg/dbl/hbl/gr | 40,0 | 56 x 0,31 | 4,3 | 47,0 | |||||
| vi/ws/gn/rt/blws/rtws | 40,0 | 56 x 0,31 | 4,3 | 47,0 | |||||
| 6,0 | sw/bl/br | 60,0 | 84 x 0,31 | 4,9 | 67,0 | ||||
| gg/hbl/gr | 60,0 | 84 x 0,31 | 4,9 | 67,0 | |||||
| vi/ws/gn/ge/rt | 60,0 | 84 x 0,31 | 4,9 | 67,0 | |||||
| 10,0 | sw/bl/br | 100,0 | 80 x 0,41 | 6,2 | 115,0 | ||||
| gg/hbl/gr/vi/or/rt | 100,0 | 80 x 0,41 | 6,2 | 115,0 | |||||
| 16,0 | sw/bl/br | 160,0 | 128 x 0,41 | 7,4 | 175,0 | ||||
| gg/hbl/gr/rt | 160,0 | 128 x 0,41 | 7,4 | 175,0 | |||||
| 25,0 | sw | 250,0 | 200 x 0,41 | 9,3 | 280,0 | ||||
| bl/br/gg/hbl/rt | 250,0 | 200 x 0,41 | 9,3 | 280,0 | |||||
| 35,0 | sw | 350,0 | 280 x 0,41 | 10,7 | 375,0 | ||||
| bl/br/gg/hbl/rt | 350,0 | 280 x 0,41 | 10,7 | 375,0 | |||||
| 50,0 | sw | 500,0 | 400 x 0,41 | 12,7 | 550,0 | ||||
| bl/gg | 500,0 | 400 x 0,41 | 12,7 | 550,0 | |||||
| 70,0 | sw | 700,0 | 356 x 0,51 | 14,8 | 760,0 | ||||
| bl/gg | 700,0 | 356 x 0,51 | 14,8 | 760,0 | |||||
| 95,0 | sw/bl | 950,0 | 485 x 0,51 | 16,7 | 1.020,0 | ||||
| gg | 950,0 | 485 x 0,51 | 16,7 | 1.020,0 | |||||
| 120,0 | sw | 1.200,0 | 614 x 0,51 | 18,4 | 1.270,0 | ||||
| gg | 1.200,0 | 614 x 0,51 | 18,4 | 1.270,0 | |||||
| 150,0 | sw | 1.500,0 | 765 x 0,51 | 20,5 | 1.600,0 | ||||
| gg | 1.500,0 | 765 x 0,51 | 20,5 | 1.600,0 | |||||
| 185,0 | sw | 1.850,0 | 944 x 0,51 | 22,8 | 1.960,0 | ||||
| 240,0 | sw | 2.400,0 | 1225 x 0,51 | 25,9 | 2.550,0 | ||||
|
