(N)YM(ST)-J

Kabel s izolací a vnějším pláštěm z PVC, stíněný

Použití:

Pro účinné omezení elektromagnetických rušivých střídavých polí jako instalační vedení ve vlhkých a mokrých prostorách, jakož i pro uložení ve zdivu a betonu. Omezené použití ve volném prostředí a v zemině (v ochranných trubkách). Použití v oblastech s nebezpečím exploze je nepřípustné.

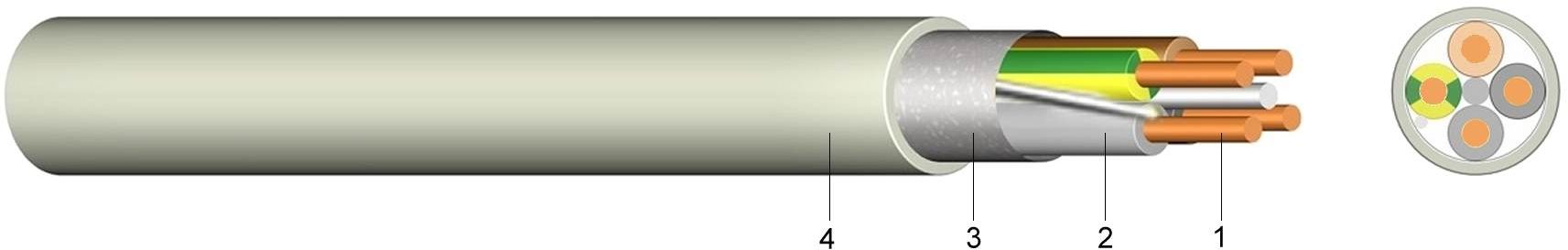

Konstrukce:

1 ..... Holý, plný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Stínění laminovanou hliníkovou fólií s pocínovaným příložným drátem
4 ..... Vnější plášť z polyvinylchloridu (PVC), šedý

Normy:

podle DIN VDE 250-204
DIN EN 60228 Třída 1 (konstrukce vodiče)
HD 308 S2 (označení žil)

Technické údaje:

Jmenovité napětí Uo/U		[V]	300 / 500 voltů
Zkušební napětí		[V]AC	2000
Teplotní rozsah	flexibilní uložení		+5°C až +70°C
Provozní teplota	zkrat	°C	160
Doba zkratu	max.	za [sek.]	5
Vlastnosti při hoření	norma		EN 60332-1-2

Počet žil a jmenovitý průřez mm2	Hmotnost Cu kg/km	Konstrukce vodiče (směrná hodnota) mm	Vnější průměr ca. mm	Požární zatížení kWh/m	Hmotnost ca. kg/km
3 x 1,5 / 1,5	55	1 x 1,38	10,5	0,44	140
4 x 1,5 / 1,5	68	1 x 1,38	11,5	0,53	188
5 x 1,5 / 1,5	83	1 x 1,38	12,0	0,58	216
7 x 1,5 / 1,5	113	1 x 1,38	13,0	0,67	263
3 x 2,5 / 1,5	83	1 x 1,78	12,0	0,58	214
5 x 2,5 / 1,5	133	1 x 1,78	13,5	0,75	300
