(N)YFGY
(N)YFGY
Třížilový kabel s PVC izolací, s výztuží z plochého drátu a vnějším pláštěm z PVC
Použití:
V zemi, ve vodě, ve volném prostředí, ve vnitřních prostorách a v kabelových kanálech, kde je vyžadována zvýšená mechanická ochrana nebo kde je během montáže a provozu počítáno s větším namáháním tahem.
Konstrukce:

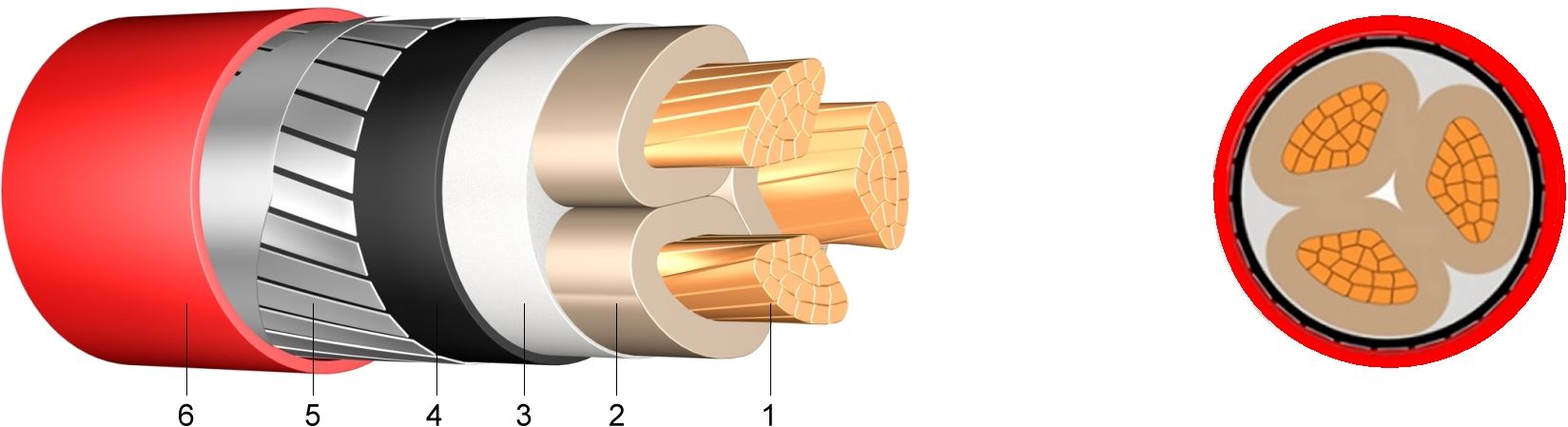

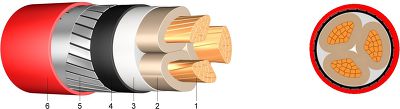

1 ..... Holý, laněný měděný vodič (SM)
2 ..... Izolace žil z polyvinylchloridu (PVC-DIV4)
3 ..... Výplň z pryžové směsi
4 ..... Vnitřní plášť z polyvinylchloridu (PVC-DMV5)
5 ..... Výztuž z galvanizovaných ocelových drátů s přídržnou spirálou z ocelového pásku
6 ..... Vnější plášť z polyvinylchloridu (PVC), červený
Normy:
DIN VDE 0271
DIN VDE 0276-603
DIN EN 60228 Třída 2 (konstrukce vodiče)
Technické údaje:
Jmenovité napětí Uo/U | [V] | 3600 / 6000 voltů | |
Zkušební napětí | [V]AC | 11000 | |
Teplotní rozsah | flexibilní uložení | -5°C až +70°C | |
pevné uložení | -20°C až +70°C | ||
Provozní teplota | zkrat | °C | 160 |
Doba zkratu | max. | za [sek.] | 5 |
Poloměr ohybu | flexibilní uložení | x VP | 15 |
Vlastnosti při hoření | norma | EN 60332-1-2 |
Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Vnější průměr ca. mm | Hmotnost ca. kg/km | Zatíži- telnost země A | Zatíži- telnost vzduch A | |||||
---|---|---|---|---|---|---|---|---|---|---|
3 x 50 SM | 1.500,0 | 41 | 3.520,0 | 175 | 165 | |||||
3 x 70 SM | 2.100,0 | 44 | 4.345,0 | 220 | 205 | |||||
3 x 95 SM | 2.850,0 | 47 | 5.330,0 | 260 | 250 | |||||
3 x 120 SM | 3.600,0 | 49 | 6.220,0 | 295 | 285 | |||||
3 x 150 SM | 4.500,0 | 52 | 7.120,0 | 335 | 325 | |||||
3 x 185 SM | 5.550,0 | 57 | 8.625,0 | 370 | 380 | |||||
3 x 240 SM | 7.200,0 | 59 | 9.885,0 | 425 | 430 |
