N2XSY (18 / 30 kV)

N2XSY (18 / 30 kV)

Jednožilový kabel s VPE izolací, s vnějším pláštěm z PVC

Použití:

V zemi, ve volném prostředí, ve vnitřních prostorách a kabelových kanálech.

Konstrukce:

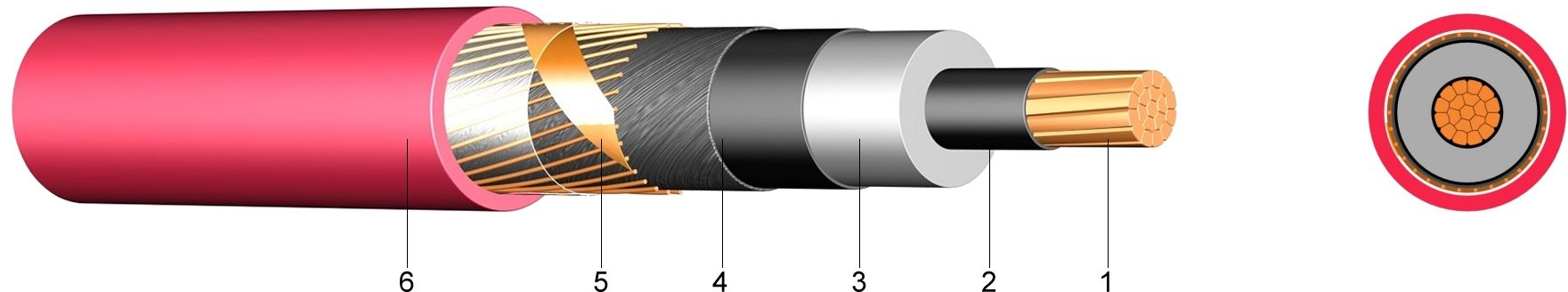

1 ..... Kulatý, laněný měděný vodič (RM)
2 ..... Vnitřní vodivá vrstva
3 ..... Izolace žíly ze síťovaného polyetylénu (VPE)
4 ..... Vnější vodivá vrstva
5 ..... Stínění měděnými drátky s protisměrnou spirálou
6 ..... Vnější plášť z polyvinylchloridu (PVC), červený

Normy:

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 Třída 2 (konstrukce vodiče)

Technické údaje:

Zkušební napětí 6 / 10 kV[kV]21 / 5 min.
12 / 20 kV[kV]42 / 5 min.
18 / 30 kV[kV]63 / 5 min.
Teplotní rozsahpři uložení -5°C až +70°C
provozní teplota-20°C až +70°C
Provozní teplotazkrat°C250
Doba zkratumax.za [sek.]5
Poloměr ohybumin.x VP15
Vlastnosti při hořenínormaEN 60332-1-2
Počet žil
a jmenovitý
průřez
mm2
Hmotnost
Cu

kg/km
Vnější
průměr
ca.
mm
Vnější
průměr
maximálně
ca. mm
Hmotnost

ca.
kg/km
Zatíži-
telnost
země
A
Zatíži-
telnost
vzduch
A
1 x 50 RM/16690,033381.450,0225241
1 x 70 RM/16890,035401.700,0274299
1 x 95 RM/161.140,036412.050,0327363
1 x 120 RM/161.390,038432.300,0371418
1 x 150 RM/251.795,039442.700,0414472
1 x 185 RM/252.145,041463.100,0466539
1 x 240 RM/252.695,043483.700,0539635
1 x 300 RM/253.295,0463514.350,0606725
1 x 400 RM/354.410,049545.300,0680831
1 x 500 RM/355.410,052576.450,0765953
* při uložení do trojúhelníku
