N2XS2Y (18 / 30 kV)
N2XS2Y (18 / 30 kV)
Jednožilový kabel s VPE izolací a vnějším pláštěm z PE
Použití:
V zemi, ve volném prostředí, ve vnitřních prostorách a kabelových kanálech.

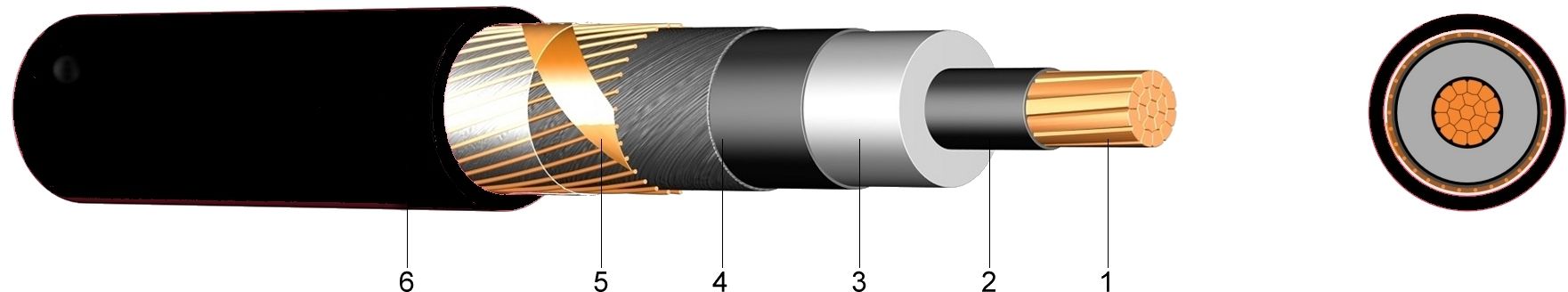

Konstrukce:
1 ..... Kulatý, laněný měděný vodič (RM)
2 ..... Vnitřní vodivá vrstva
3 ..... Izolace žíly ze síťovaného polyetylénu (VPE)
4 ..... Vnější vodivá vrstva
5 ..... Stínění měděnými drátky s protisměrnou spirálou
6 ..... Vnější plášť z polyetylénu (PE), černý
Normy:
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 Třída 2 (konstrukce vodiče)
Technické údaje:
| Zkušební napětí | 6 / 10 kV | [kV] | 21 / 5 min. |
| 12 / 20 kV | [kV] | 42 / 5 min. | |
| 18 / 30 kV | [kV] | 63 / 5 min. | |
| Teplotní rozsah | při uložení | -20°C až +90°C | |
| provozní teplota | -20°C až +90°C | ||
| Provozní teplota | zkrat | °C | 250 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | min. | x VP | 15 |
| Počet žil a jmenovitý průřez mm2 * při uložení do trojúhelníku | Hmotnost Cu kg/km | Vnější průměr ca. mm | Vnější průměr maximálně ca. mm | Hmotnost ca. kg/km | Zatíži- telnost země A | Zatíži- telnost vzduch A | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 x 50 RM/16 | 690,0 | 33 | 38 | 1.350,0 | 225 | 241 | ||||||
| 1 x 70 RM/16 | 890,0 | 35 | 40 | 1.600,0 | 274 | 299 | ||||||
| 1 x 95 RM/16 | 1.140,0 | 36 | 41 | 1.900,0 | 327 | 363 | ||||||
| 1 x 120 RM/16 | 1.390,0 | 288 | 43 | 2.200,0 | 371 | 418 | ||||||
| 1 x 150 RM/25 | 1.795,0 | 44 | 44 | 2.550,0 | 414 | 472 | ||||||
| 1 x 185 RM/25 | 2.145,0 | 56 | 46 | 2.950,0 | 466 | 539 | ||||||
| 1 x 240 RM/25 | 2.695,0 | 43 | 48 | 3.500,0 | 539 | 635 | ||||||
| 1 x 300 RM/25 | 3.295,0 | 46 | 51 | 4.150,0 | 606 | 725 | ||||||
| 1 x 400 RM/35 | 4.410,0 | 49 | 54 | 5.150,0 | 680 | 831 | ||||||
| 1 x 500 RM/35 | 5.410,0 | 52 | 57 | 6.200,0 | 765 | 953 | ||||||
|
