NA2XSY (18 / 30 kV)

Jednožilový kabel s VPE izolací a vnějším pláštěm z PVC

Použití:

V zemi, ve volném prostředí, ve vnitřních prostorách a kabelových kanálech.

NA2XSY (18 / 30 kV) Jednožilový kabel s VPE izolací a vnějším pláštěm z PVC

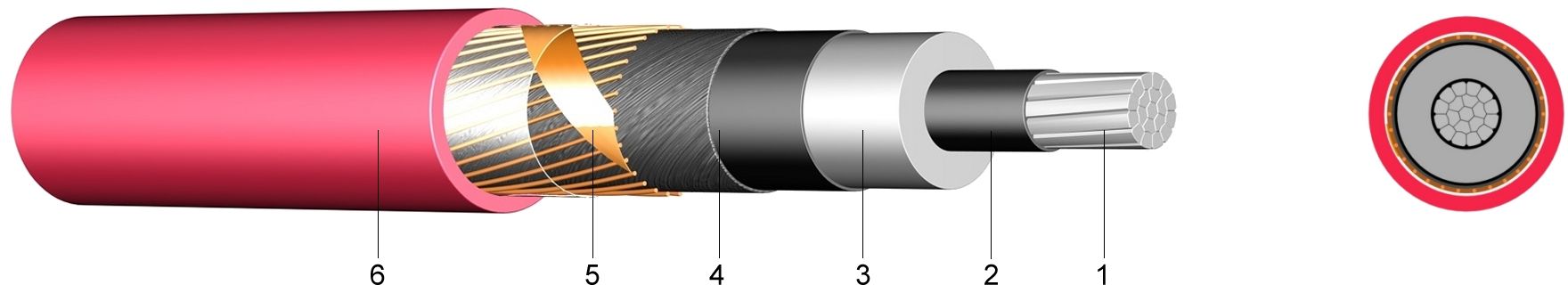

Konstrukce:

1 ..... Hliníkový vodič, kulatý, laněný (RM)
2 ..... Vnitřní vodivá vrstva
3 ..... Izolace žíly ze síťovaného polyetylénu (VPE)
4 ..... Vnější vodivá vrstva
5 ..... Stínění měděnými drátky s protisměrnou spirálou
6 ..... Vnější plášť z polyvinylchloridu (PVC), červený

Normy:

DIN VDE0276-620
HD 620 S1: 1996
DIN EN 60228 Třída 2 (konstrukce vodiče)

Technické údaje:

Zkušební napětí	6 / 10 kV	[kV]	21 / 5 min.
	12 / 20 kV	[kV]	42 / 5 min.
	18 / 30 kV	[kV]	63 / 5 min.
Teplotní rozsah	při uložení		-5°C až +70°C
	provozní teplota		-20°C až +70°C
Provozní teplota	zkrat	°C	250
Doba zkratu	max.	za [sek.]	5
Poloměr ohybu	min.	x VP	15
Vlastnosti při hoření	norma		EN 60332-1-2

Počet žil a jmenovitý průřez mm2	Hmotnost hliníku kg/km	Hmotnost Cu kg/km	Vnější průměr ca. mm	Vnější průměr maximálně ca. mm	Hmotnost ca. kg/km	Zatíži- telnost země A*	Zatíži- telnost vzduch A*
1 x 50 RM/16	147,0	190	36	41	1.190,0	175	187
1 x 70 RM/16	206,0	190	37	42	1.315,0	214	232
1 x 95 RM/16	279,0	190	39	43	1.450,0	256	281
1 x 120 RM/16	353,0	190	40	45	1.580,0	290	323
1 x 150 RM/25	441,0	295	42	47	1.800,0	324	365
1 x 185 RM/25	544,0	295	44	49	1.965,0	366	418
1 x 240 RM/25	706,0	295	46	51	2.230,0	426	494
1 x 300 RM/25	882,0	295	49	53	2.470,0	479	564
1 x 400 RM/35	1.176,0	410	51	56	2.920,0	545	654

* při uložení do trojúhelníku
