Jednožilový kabel s XLPE izolací, podélně vodotěsný s vnitřním PE a vnějším PVC pláštěm
Použití:
V zemi, ve volném prostředí, ve vnitřních prostorách a kabelových kanálech

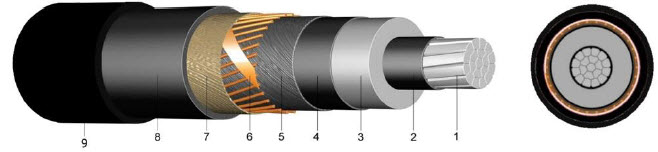

Konstrukce:
1 ..... Hliníkový vodič, kulatý, laněný (RM)
2 ..... Vnitřní polovodivá vrstva
3 ..... Izolace žíly ze síťovaného polyetylénu (XLPE)
4 ..... Vnější polovodivá vrstva
5 ..... Polovodivá vodoblokující páska
6 ..... Stínění měděnými drátky s protisměrnou měděnou spirálou
7 ..... Vodoblokující páska
8 ..... Vnitřní plášť z polyetylénu (PE)
9 ..... Vnější plášť z polyvinychloridu (PVC), černý
Normy:
IEC 60502-2, PNE 34 7625 ed.5
EN 60228 Třída 2 (konstrukce vodiče)
Technické údaje:
| Jmenovité napětí Uo/U | [kV] | 12,7 / 22 | |
| Maximální napětí | [kV] | 25 | |
| Rázové napětí | [kV] | 125 | |
| Zkušební napětí | [kV] | 50 | |
| Teplotní rozsah | flexibilní uložení | -5°C až +90°C | |
| pevné uložení | -20°C až +90°C | ||
| Provozní teplota | zkrat | °C | 250 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | min. | x VP | 15 |
| Počet žil a jmenovitý průřez mm2 | Průměr vodiče ca. mm | Jmen.tloušťka vodiče ca. mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | Zatížitelnost země paralelně/ v trojúhelníku A | Zatížitelnost vzduch paralelně/ v trojúhelníku A |
|---|---|---|---|---|---|---|
| 1 x 50 RM/16 | 8,0 | 5,5 | 32,8 | 989 | 185 / 175 | 225 / 190 |
| 1 x 70 RM/16 | 9,6 | 5,5 | 34,4 | 1.105 | 225 / 215 | 280 / 240 |
| 1 x 95 RM/16 | 11,2 | 5,5 | 36,0 | 1.224 | 263/ 253 | 348 / 301 |
| 1 x 120 RM/16 | 12,6 | 5,5 | 37,4 | 1.338 | 298/ 288 | 402 / 348 |
| 1 x 150 RM/25 | 14,1 | 5,5 | 38,9 | 1.549 | 330/ 332 | 451 / 394 |
| 1 x 185 RM/25 | 15,6 | 5,5 | 40,4 | 1.699 | 371 / 365 | 516 / 452 |
| 1 x 240 RM/25 | 18,0 | 5,5 | 42,8 | 1.927 | 426 / 422 | 605 / 533 |
| 1 x 300 RM/25 | 20,0 | 5,5 | 44,8 | 2.156 | 477 / 476 | 690 / 611 |
| 1 x 400 RM/25 | 22,8 | 5,5 | 48,3 | 2.584 | 526 / 541 | 783 / 712 |
| 1 x 500 RM/35 | 25,8 | 5,5 | 51,3 | 2.992 | 588 / 615 | 897 / 824 |
|
