NA2XS(F)2Y (6 / 10 kV)

Jednožilový kabel s VPE izolací, podélně vodotěsný s vnějším pláštěm z PE

Použití:

V zemi, ve volném prostředí, ve vnitřních prostorách a kabelových kanálech.

NA2XS(F)2Y (6 / 10 kV) Jednožilový kabel s VPE izolací, podélně vodotěsný s vnějším pláštěm z PE

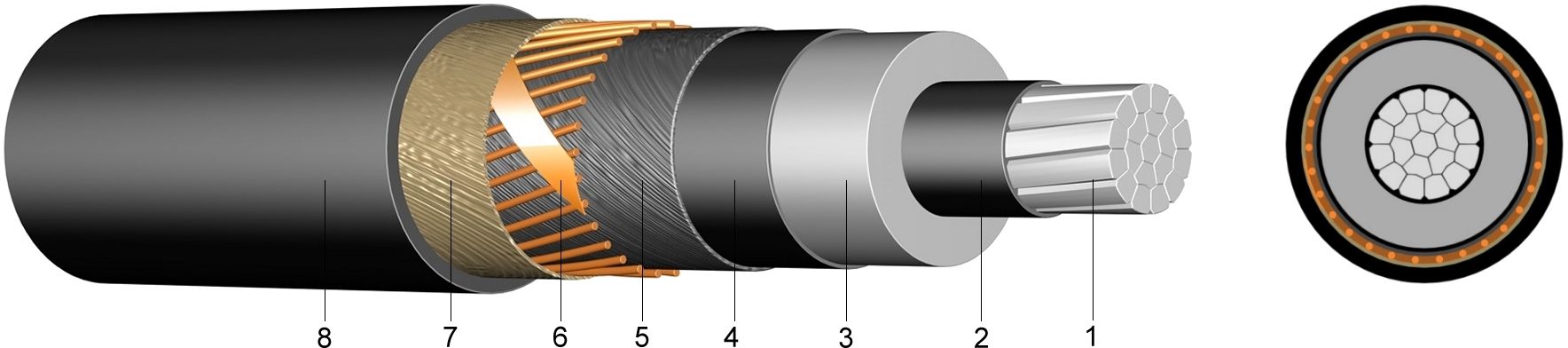

Konstrukce:

1 ..... Hliníkový vodič, kulatý, laněný (RM)
2 ..... Vnitřní vodivá vrstva
3 ..... Izolace žíly ze síťovaného polyetylénu (VPE)
4 ..... Vnější vodivá vrstva
5 ..... Vodivá nekroutící se textilní páska
6 ..... Stínění měděnými drátky s protisměrnou spirálou
7 ..... Ovin z umělohmotné fólie
8 ..... Vnější plášť z polyetylénu (PE), černý

Normy:

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 Třída 2 (konstrukce vodiče)

Technické údaje:

Zkušební napětí	6 / 10 kV	[kV]	21 / 5 min.
	12 / 20 kV	[kV]	42 / 5 min.
	18 / 30 kV	[kV]	63 / 5 min.
Teplotní rozsah	při uložení		-5°C až +90°C
	provozní teplota		-20°C až +90°C
Provozní teplota	zkrat	°C	250
Doba zkratu	max.	za [sek.]	5
Poloměr ohybu	min.	x VP	15

Počet žil a jmenovitý průřez mm2	Hmotnost hliníku kg/km	Hmotnost Cu kg/km	Vnější průměr ca. mm	Vnější průměr maximálně ca. mm	Hmotnost ca. kg/km	Zatíži- telnost země A*	Zatíži- telnost vzduch A*
1 x 50 RM/16	147,0	190	24	29	670,0	171	183
1 x 70 RM/16	206,0	190	26	31	770,0	209	226
1 x 95 RM/16	279,0	190	27	32	880,0	248	278
1 x 120 RM/16	353,0	190	29	34	950,0	283	321
1 x 150 RM/25	441,0	295	30	35	1.150,0	315	364
1 x 185 RM/25	544,0	295	32	37	1.250,0	357	418
1 x 240 RM/25	706,0	295	34	39	1.500,0	413	494
1 x 300 RM/25	882,0	295	36	41	1.700,0	466	568
1 x 400 RM/35	1.176,0	410	40	45	2.100,0	529	660
1 x 500 RM/35	1.479,0	410	43	48	2.450,0	602	767

* při uložení do trojúhelníku
