N2XSEY (6 / 10 kV)
N2XSEY (6 / 10 kV)
Třížilový kabel s VPE izolací a vnějším pláštěm z PVC
Použití:
V zemi, ve volném prostředí, ve vnitřních prostorách a kabelových kanálech, například v průmyslových zařízeních a rozvaděčích.

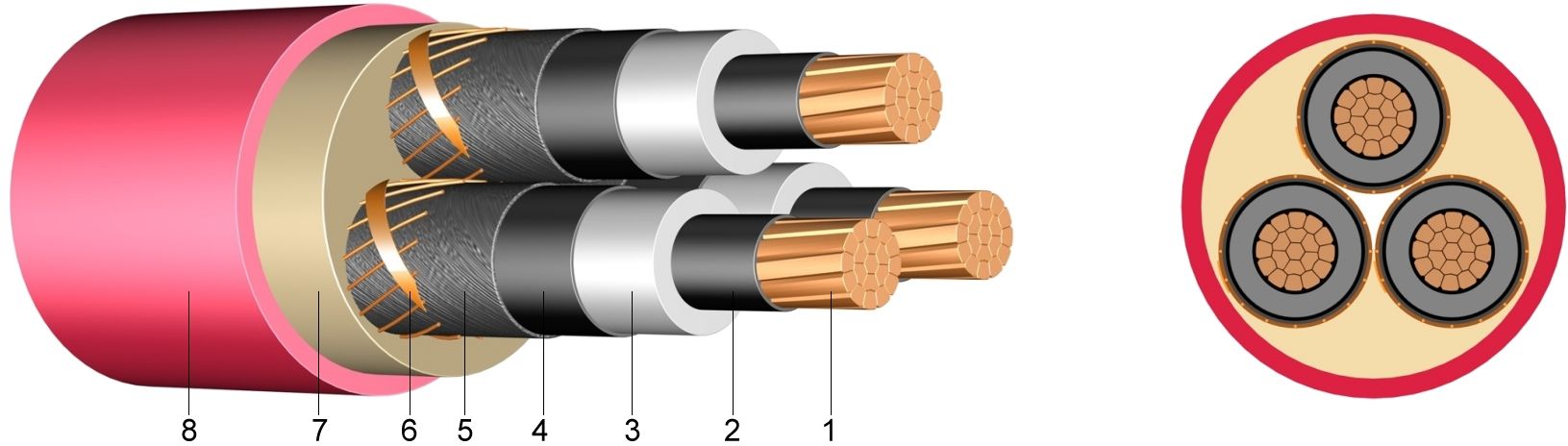

Konstrukce:
1 ..... Holý, laněný měděný vodič
2 ..... Vnitřní vodivá vrstva
3 ..... Izolace žil ze síťovaného polyetylénu (VPE)
4 ..... Vnější vodivá vrstva
5 ..... Vodivý pásek
6 ..... Stínění měděnými drátky s protisměrnou spirálou
7 ..... Výplň
8 ..... Vnější plášť z polyvinylchloridu (PVC), červený
Normy:
DIN VDE 0276-620
HD 620 S1: 1996
IEC 60502
DIN EN 60228 Třída 2 (konstrukce vodiče)
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 6000 / 10000 voltů | |
| Zkušební napětí | [V]AC | 21000 | |
| Teplotní rozsah | flexibilní uložení | -5°C až +70°C | |
| pevné uložení | -20°C až +70°C | ||
| Provozní teplota | zkrat | °C | 250 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | min. | x VP | 15 |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Vnější průměr ca. mm | Hmotnost ca. kg/km | Zatíži- telnost země A | Zatíži- telnost vzduch A | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3 x 35 RM/16 | 1.260,0 | 49 | 2.600,0 | 213 | 213 | |||||
| 3 x 50 RM/16 | 1.690,0 | 51 | 2.900,0 | 220 | 236 | |||||
| 3 x 70 RM/16 | 2.290,0 | 55 | 3.350,0 | 261 | 265 | |||||
| 3 x 95 RM/16 | 3.119,0 | 58 | 4.200,0 | 312 | 322 | |||||
| 3 x 120 RM/16 | 3.790,0 | 62 | 5.050,0 | 355 | 370 | |||||
| 3 x 150 RM/25 | 4.795,0 | 66 | 6.000,0 | 399 | 420 | |||||
| 3 x 185 RM/25 | 5.845,0 | 69 | 7.200,0 | 451 | 481 | |||||
| 3 x 240 RM/25 | 7.495,0 | 75 | 9.000,0 | 523 | 566 | |||||
|
