RG 62 A/U
RG 62 A/U
Koaxiální kabel 93 Ohm
Použití:
Pro uložení ve vnitřních prostorách, jakož i v průmyslové oblasti pro uložení do trubek a kabelových kanálů, pro přenos vysokofrekvenčních signálů a výkonů.

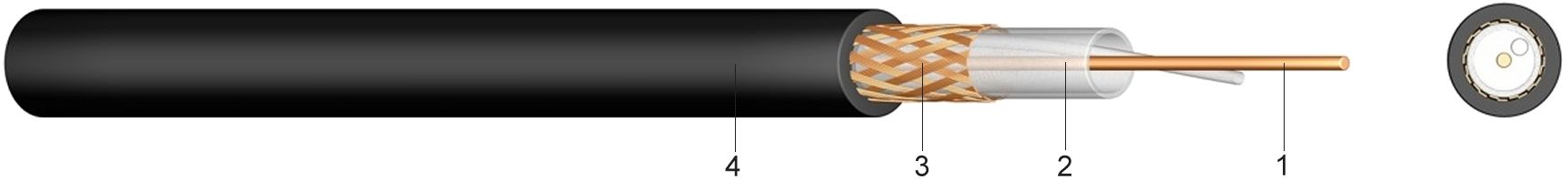

Konstrukce:
1 .....Poměděný ocelový drát (Ø ca. 0,64 mm)
2 .....Izolace žíly z polyetylénu (Dielectricum) Ø ca. 3,7 mm
3 .....Stínění opletem z holých měděných drátů
4 .....Vnější plášť z polyvinylchloridu (PVC), černý
Informace:
U bezhalogenového provedení je vnější plášť vyroben ze speciální bezhalogenové směsi umělých hmot.
Normy:
podle US normy MIL –C – 17
Technické údaje:
Teplotní rozsah | flexibilní uložení | -5°C až +70°C | |
Rozsah frekvence | F max. | [GHz] | 3 |
Izolační odpor | R iso | [MOhm/km] | 10000 |
Smyčkový odpor vodiče | [Ohm/km] | 155 | |
Útlum | 100 MHz | [dB / 100 m] | 9 |
Kapacita | C | [NF/km] | 45 |
Relativní přenosová rychlost | V rel | % | 83 |
Dielektrická pevnost | 50 Hz | [KV] ef. | 3 |
Poloměr ohybu | min. | v [mm] | 30 |
Špičkové napětí | [kV] | 1,1 |
Typy | Hmotnost Cu kg/km | Vnější průměr ca. mm | Hmotnost ca. kg/km | |||
---|---|---|---|---|---|---|
RG 62 A/U | 23 | 6,2 | 55 | |||
RG 62 A/U bezhalogenový | 23 | 6,2 | 55 |
