RG 11 A/U

Koaxiální kabel 75 Ohm

Použití:

Pro uložení ve vnitřních prostorách, jakož i v průmyslové oblasti pro uložení do trubek a kabelových kanálů, pro přenos vysokofrekvenčních signálů a výkonů.

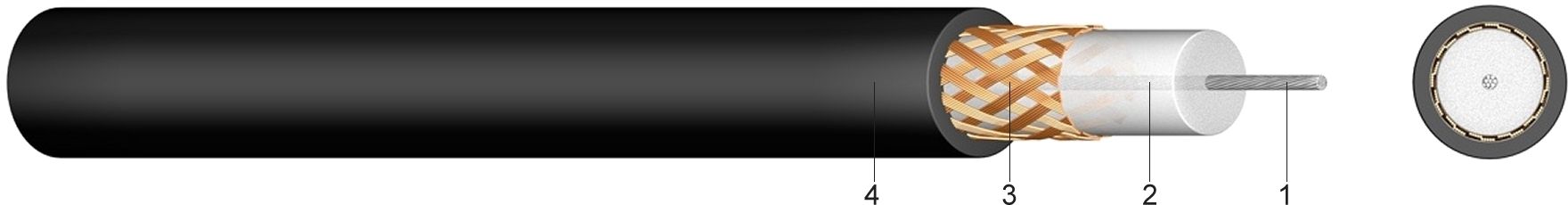

Konstrukce:

1 .....Pocínovaný, laněný měděný vodič. Konstrukce: 7 x 0,40 mm
2 .....Izolace žíly z polyetylénu (Dielectricum) Ø ca. 7,3 mm
3 .....Stínění opletem z holých měděných drátů
4 .....Vnější plášť z polyvinylchloridu (PVC), černý

Informace:

U bezhalogenového provedení je vnější plášť vyroben ze speciální bezhalogenové umělohmotné směsi.

Normy:

podle US normy MIL –C – 17

Technické údaje:

Teplotní rozsah	flexibilní uložení		-5°C až +70°C
Rozsah frekvence	F max.	[GHz]	3
Izolační odpor	R iso	[MOhm/km]	10000
Útlum	100 MHz	[dB / 100 m]	7,7
Kapacita	C	[NF/km]	67
Relativní přenosová rychlost	V rel	%	67
Dielektrická pevnost	50 Hz	[KV] ef.	10
Poloměr ohybu	min.	v [mm]	50
Špičkové napětí		[kV]	5,2

Typy	Hmotnost Cu kg/km		Vnější průměr ca. mm		Hmotnost ca. kg/km
RG 11 A/U	56		10,2		125
RG 11 A/U bezhalogenový	56		10,2		125
