RG 59 B/U

Koaxiální kabel 75 Ohm

Použití:

Pro uložení ve vnitřních prostorách, jakož i v průmyslové oblasti pro uložení do trubek a kabelových kanálů, pro přenos vysokofrekvenčních signálů a výkonů.

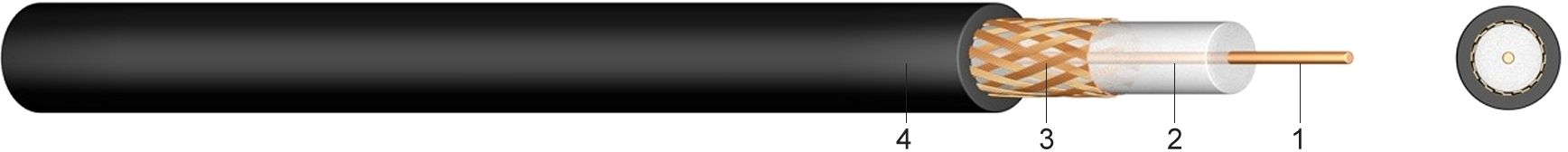

Konstrukce:

1 .....Poměděný ocelový drát (STAKU) Ø ca. 0,584 mm
2 .....Izolace žil z polyetylénu (Dielectricum) Ø ca. 3,7 mm
3 .....Stínění opletem z holých měděných drátů
4 .....Vnější plášť z polyvinylchloridu (PVC), černý

Informace:

U provedení pro uložení do země je vnější plášť vyroben z polyetylénu (PE). U bezhalogenového provedení ze speciální bezhalogenové směsi umělých hmot.

Normy:

podle US normy MIL –C – 17

Technické údaje:

Teplotní rozsah	flexibilní uložení		-5°C až +70°C
Rozsah frekvence	F max.	[GHz]	3
Izolační odpor	R iso	[MOhm/km]	10000
Vlnový odpor	ZL	[Ohm]	75 +/-3
Smyčkový odpor vodiče		[Ohm/km]	180
Útlum	100 MHz	[dB / 100 m]	11,1
Kapacita	C	[NF/km]	67
Relativní přenosová rychlost	V rel	%	67
Dielektrická pevnost	50 Hz	[KV] ef.	7
Poloměr ohybu	min.	v [mm]	30
Špičkové napětí		[kV]	3,5

Typy	Hmotnost Cu kg/km	Vnější průměr ca. mm	Hmotnost ca. kg/km
RG 59 B/U	24	6,2	51
RG 59 B/U pro uložení do země	24	6,2	51
RG 59 B/U bezhalogenový	24	6,2	51
