LAN 600 (S/STP Pimf)
LAN 600 (S/STP Pimf)
Datenkabel für lokale Netze mit paarweiser Abschirmung und Gesamtabschirmung Category 7
Verwendung:
In der Horizontalverkabelung als Installationskabel zur Verlegung in Kabelkanälen sowie Rohren innerhalb von Fernmeldeanlagen und Datensystemen. Anwendungsgebiete: ISDN , B-ISDN, IEEE 802.3 10 Base T Ethernet, IEEE 802.3 100 Base T Ethernet,IEEE 802.5 Token Ring, CDDI (FDDI auf Cu), Gigabit-Ethernet , ATM, DQDB, Video
.jpg)

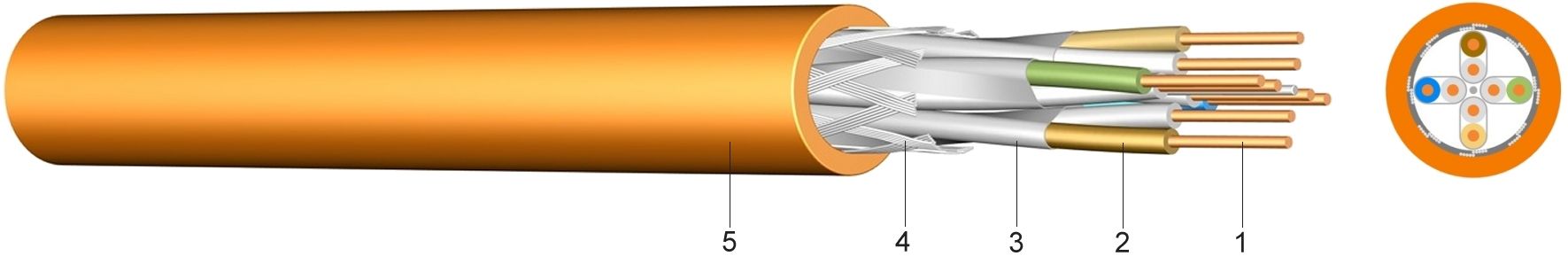

Aufbau:
1 ..... Kupferleiter, blank, eindrähtig, Ø 0,55mm oder 0,64mm
2 ..... Aderisolierung aus Foam-Skin Polyethylen
3 ..... paarweise Abschirmung aus kunststoffkaschierter Aluminiumfolie mit Beidraht (Ø 0,4)
4 .....Geflechtschirm aus verzinnten Kupferdrähten
5 ..... Außenmantel aus Polyvinylchlorid (PVC) grau oder halogenfreier Polymermischung, orange
Normen:
EN 50288-4-1
IEC 332-1 , IEC 54-2, IEC 1034-2
IEC 708-1 (Aderkennzeichnung)
Technische Daten:
| Temperaturbereich | bewegt | 0°C bis +60°C | |
| Schleifenwiderstand | [Ohm/100 m] | 14,5 | |
| Betriebskapazität | max. | [nF/km] | 50 |
| Verkürzungsfaktor | NVP nom. | 77 | |
| Wellenwiderstand | 1-100 MHz | [Ohm] | 100,0 +/- 25 |
| Kopplungswiderstand | 1-100 MHz | [mOhm/m] | <10 |
| Kapaz. Kopplung (f=800 Hz) | K<100 | [pF/100 m] | 1500 |
| Isolationswiderstand | [GOhm/m] | >5 | |
| Prüfspannung bei 50 Hz | [VAC] | 700 | |
| Biegeradius | unter Zug | 8,0 x Ø | |
| ohne Zug | 4,0 x Ø |
| Paarzahl und Nennabmessung AWG Nr. | Kupferzahl kg/km | Außen- durchm. ca. mm | Brandlast kWh/m | Zugkraft N | Gewicht ca. kg/km | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4 x 2 x AWG 23 PVC | 44 | 7,5 | 0,17 | 190 | 68 | |||||
| 4 x 2 x AWG 23 FRNC | 44 | 7,5 | 0,17 | 190 | 68 | |||||
| 2 x(4 x 2 x AWG 23) PVC | 88 | 15,0 | 0,34 | 380 | 136 | |||||
| 2 x(4 x 2 x AWG 23) FRNC | 88 | 15,0 | 0,34 | 380 | 136 | |||||
