Gummileitungen, Kran-, Lift- und Baukabel
Technische Daten:
Nennspannung Uo/U | [V] | 300 / 500 Volt | |
Prüfspannung | [V]AC | 2000 | |
Temperaturbereich | bewegt | -25°C bis +60°C | |
Betriebstemperatur | Kurzschluß | °C | 200 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | fest verlegt | x DA | 4 |
bewegt | x DA | 8 | |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
In trockenen Räumen bei geringen mechanischen Beanspruchungen für den Anschluss von Elektrogeräten, z.B. Staubsauger, Küchengeräte usw. Jedoch nicht in gewerblichen und landwirtschaftlichen Betrieben.
Technische Daten:
Nennspannung Uo/U | [V] | 450 / 750 Volt | |
Prüfspannung | [V]AC | 2500 | |
Temperaturbereich | bewegt | -25°C bis +60°C | |
Betriebstemperatur | Kurzschluß | °C | 200 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | fest verlegt | x DA | 4 |
bewegt | x DA | 8 | |
Ölbeständigkeit | Norm | EN 60811-2-1 | |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
In trockenen, feuchten und nassen Räumen sowie im Freien. In landwirtschaftlichen Betriebsstätten sowie in feuer- und explosionsgefährdeten Bereichen. Bei mittlerer mechanischer Beanspruchung für den Anschluss gewerblich genutzter Elektrogeräte und Werkzeuge. Für feste Verlegung in Bauprovisorien und zur direkten Montage auf Bauteilen von Hebezeugen und Maschinen.
Normen:
DIN EN 60228 Klasse 5 (Leiteraufbau)
HD 308 S2 (Aderkennzeichnung)
HD 22.4 S4:2004
Verwendung:
In trockenen, feuchten und nassen Räumen sowie im Freien. In landwirtschaftlichen Betriebsstätten sowie in feuer- und explosionsgefährdeten Bereichen. Bei mittlerer mechanischer Beanspruchung für den Anschluss gewerblich genutzter Elektrogeräte und Werkzeuge. Für feste Verlegung in Bauprovisorien und zur direkten Montage auf Bauteilen von Hebezeugen und Maschinen.
Technische Daten:
Nennspannung Uo/U | [V] | 600 / 1000 Volt | |
Prüfspannung | [V]AC | 4000 | |
Temperaturbereich | bewegt | -25°C bis +80°C | |
Betriebstemperatur | Kurzschluß | °C | 250 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | fest verlegt | x DA | 4 |
bewegt | x DA | 10 | |
Ölbeständigkeit | Norm | EN 60811-2-1 | |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
Im Bergbau und in der Industrie, in trockenen und feuchten Räumen sowie im Freien bei hohen mechanischen Beanspruchungen zum Anschluss schwerer Geräte.
Technische Daten:
Nennspannung | [V] | 1000 Volt | |
Temperaturbereich | bewegt | -25°C bis +80°C | |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
In feuchten und nassen Räumen sowie im Freien zur festen Verlegung. Geeignet für Spannweiten bis 20 m als Hauseinführungsleitung, auch im Handbereich.
Technische Daten:
Nennspannung Uo/U | [V] | 1800 / 3000 Volt | |
Prüfspannung | [V]AC | 6000 | |
Temperaturbereich | bewegt | -25°C bis +80°C | |
Betriebstemperatur | Kurzschluß | °C | 200 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | fest verlegt | x DA | 6 |
bewegt | x DA | 10 | |
Ölbeständigkeit | Norm | EN 60811-2-1 | |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
Für Schienenfahrzeuge und O-Busse sowie in trockenen Räumen, in Schaltanlagen und Verteilern bis 1000 V als kurzschluß- und erdschlußsichere Leitung.
Technische Daten:
Nennspannung Uo/U | [V] | 100 / 100 Volt | |
Prüfspannung | [V]AC | 1000 | |
Temperaturbereich | bewegt | -20°C bis +80°C | |
Betriebstemperatur | Kurzschluß | °C | 250 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | mind. | x DA | 5 |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
In trockenen, feuchten und nassen Räumen sowie im Freien als Maschinenund Handschweißleitung mit normaler Flexibilität
Technische Daten:
Nennspannung Uo/U | [V] | 100 / 100 Volt | |
Prüfspannung | [V]AC | 1000 | |
Temperaturbereich | bewegt | -20°C bis +80°C | |
Betriebstemperatur | Kurzschluß | °C | 250 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | mind. | x DA | 5 |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
In trockenen, feuchten und nassen Räumen sowie im Freien als Maschinenund Handschweißleitung mit besonders hoher Flexibilität.
Technische Daten:
Nennspannung Uo/U | [V] | 300 / 500 Volt | |
Prüfspannung | [V]AC | 2000 | |
Temperaturbereich | bewegt | -25°C bis +50°C | |
Betriebstemperatur | Kurzschluß | °C | 200 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | mind. | in [sec] | 6 |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
In trockenen, feuchten und nassen Räumen sowie im Freien als Klemmleitung für genormte Lampenfassungen (Lichtkettenleitung), zur Beleuchtung von Plätzen und Gartenanlagen.
Technische Daten:
Nennspannung Uo/U | [V] | 600 / 1000 Volt | |
Prüfspannung | [V]AC | 4000 | |
Temperaturbereich | bewegt | -20°C bis +90°C | |
Betriebstemperatur | Kurzschluß | °C | 200 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | mind. | x DA | 8 |
Ölbeständigkeit | Norm | EN 60811-2-1 | |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
In trockenen und feuchten Räumen, sowie im Freien, bei häufigen Auf- und Abwickelvorgängen mit gleichzeitiger Zug- und/oder Torsionsbeanspruchung und zwangsweiser Führung der Leitung, wie es bei Leitungswagen, Leitungsketten, Trommeln und sonstigen mechanischen Einrichtungen möglich ist. Um einen Torsionsschutz zu gewährleisten, ist zwischen Innenund Außenmantel eine gegenläufige Bewicklung aus Textil- oder Kunststoffäden aufgebracht. Fahrgeschwindigkeiten bis 120 m / min.
Technische Daten:
Nennspannung Uo/U | [V] | 600 / 1000 Volt | |
Prüfspannung | [V]AC | 2500 | |
Temperaturbereich | bewegt | -35°C bis +80°C | |
fest verlegt | -50°C bis +80°C | ||
Betriebstemperatur | Kurzschluß | °C | 250 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | mind. | x DA | 8 |
Ölbeständigkeit | Norm | EN 60811-2-1 | |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
Als trommelbare Anschlußleitung bei sehr hohen mechanischen Beanspruchungen, auf ortsveränderlichen Geräten, fahrbaren Leitungsträgern und Leitungswagen sowie im senkrechten Trommelbetrieb. Um einen Torsionsschutz zu gewährleisten, darf zwischen Innen- und Außenmantel eine gegenläufige Bewicklung aus Textil- oder Kunststoffäden aufgebracht sein. Die Zugbeanspruchung der Leiter sollte nach Möglichkeit gering gehalten werden. Bei höheren Zugbeanspruchungen sollten entsprechende Maßnahmen getroffen werden. Auch Einsatz im Gültigkeitsbereich der DIN VDE 0168 und 0118, Bergbau über und unter Tage.
Technische Daten:
Nennspannung Uo/U | [V] | 450 / 750 Volt | |
Prüfspannung | [V]AC | 2500 | |
Temperaturbereich | bewegt | -25°C bis +60°C | |
Betriebstemperatur | Kurzschluß | °C | 250 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | fest verlegt | x DA | 4 |
bewegt | x DA | 5 | |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
In trockenen, feuchten und nassen Räumen sowie im Freien als flexible Energie- und Steuerleitung bei mittleren mechanischen Beanspruchungen. Die Leitung ist bestimmt für den Anschluss beweglicher Teile wie z.B. Steuerbirnen für die Kransteuerung.
Technische Daten:
Nennspannung Uo/U | [V] | 300 / 500 Volt | |
Prüfspannung | [V]AC | 2000 | |
Temperaturbereich | bewegt | -25°C bis +60°C | |
fest verlegt | -40°C bis +80°C | ||
Betriebstemperatur | Kurzschluß | °C | 200 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | fest verlegt | x DA | 3 |
bewegt | x DA | 5 | |
Brennverhalten | Norm | EN 60332-1-2 |

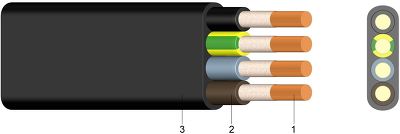

Verwendung:
In trockenen, feuchten und nassen Räumen sowie im Freien als flexible Energie- und Steuerleitung, bei mittleren mechanischen Beanspruchungen. Die Leitungen sind bestimmt für den Anschluss beweglicher Teile von Werkzeugmaschinen, Förderanlagen und Großgeräten, wenn die Leitungen nur Biegebeanspruchungen in einer Ebene ausgesetzt sind. Adern in Gruppen zusammengefasst, die einzelnen Gruppen sind durch einen Steg getrennt.
Technische Daten:
Nennspannung Uo/U | [V] | 450 / 750 Volt | |
Prüfspannung | [V]AC | 2500 | |
Temperaturbereich | bewegt | -5°C bis +70°C | |
Betriebstemperatur | Kurzschluß | °C | 160 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | mind. | x DA | 10 |
Brennverhalten | Norm | EN 60332-1-2 |

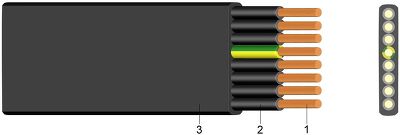

Verwendung:
In trockenen und feuchten Räumen, jedoch nicht im Freien, bei geringen und mittleren mechanischen Beanspruchungen. Die Leitungen sind bestimmt für den Anschluss beweglicher Teile von Werkzeugmaschinen, Förderanlagen und Großgeräten, wenn die Leitungen nur Biegebeanspruchungen in einer Ebene ausgesetzt sind. Bei Leitungen von mehr als 5 Adern sind die Gruppen durch Stege getrennt.
Technische Daten:
Nennspannung Uo/U | [V] | 450 / 750 Volt | |
Prüfspannung | [V]AC | 2500 | |
Temperaturbereich | bewegt | -35°C bis +70°C | |
Betriebstemperatur | Kurzschluß | °C | 150 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | mind. | x DA | 6 |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
Für den Anschluss von Betriebsmitteln besonders auf Baustellen. In trockenen und feuchten Räumen, im Freien und in explosionsgefährdeten Betrieben.
Technische Daten:
Nennspannung Uo/U | [V] | 450 / 750 Volt | |
Prüfspannung | [V]AC | 2500 | |
Temperaturbereich | bewegt | -35°C bis +70°C | |
Betriebstemperatur | Kurzschluß | °C | 160 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | mind. | x DA | 6 |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
Für den Anschluss von Betriebsmitteln besonders auf Baustellen. In trockenen und feuchten Räumen, im Freien und in explosionsgefährdeten Betrieben.
Technische Daten:
Nennspannung Uo/U | [V] | 300 / 500 Volt | |
Prüfspannung | [V]AC | 2000 | |
Temperaturbereich | bewegt | -40°C bis +90°C | |
Betriebstemperatur | Kurzschluß | °C | 200 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | fest verlegt | x DA | 4 |
bewegt | x DA | 5 | |
Ölbeständigkeit | Norm | EN 60811-2-1 | |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
Als Anschluss- und Verbindungsleitung für hohe mechanische Beanspruchung in trockenen, feuchten und nassen Räumen sowie im Freien. Haupteinsatzgebiet sind gewerbliche Betriebe und Baustellen mit anspruchsvollen Einsatzbedingungen, insbesondere Scheuer- und Schleifbeanspruchungen.
Technische Daten:
Nennspannung Uo/U | [V] | 450 / 750 Volt | |
Prüfspannung | [V]AC | 2500 | |
Temperaturbereich | bewegt | -40°C bis +90°C | |
Betriebstemperatur | Kurzschluß | °C | 200 |
Kurzschlußdauer | max. | in [sec] | 5 |
Biegeradius | fest verlegt | x DA | 4 |
bewegt | x DA | 5 | |
Ölbeständigkeit | Norm | EN 60811-2-1 | |
Brennverhalten | Norm | EN 60332-1-2 |
Verwendung:
Als Anschluss- und Verbindungsleitung für hohe mechanische Beanspruchung in trockenen, feuchten und nassen Räumen sowie im Freien. Haupteinsatzgebiet sind gewerbliche Betriebe und Baustellen mit anspruchsvollen Einsatzbedingungen, insbesondere Scheuer- und Schleifbeanspruchungen.
