LAN 200 (FTP)
LAN 200 (FTP)
Datenkabel für lokale Netze mit Gesamtabschirmung Category 5
Verwendung:
In der Horizontalverkabelung als Installationskabel zur Verlegung in Kabelkanälen sowie Rohren innerhalb von Fernmeldeanlagen und Datensystemen. Anwendungsgebiete: ISDN , 10 Base T Ethernet , 100 Base T Ethernet, 1000 Base T , Token Ring 4/16 Mbit/s , CDDI/TPDDI ATM 155 Mbit/s

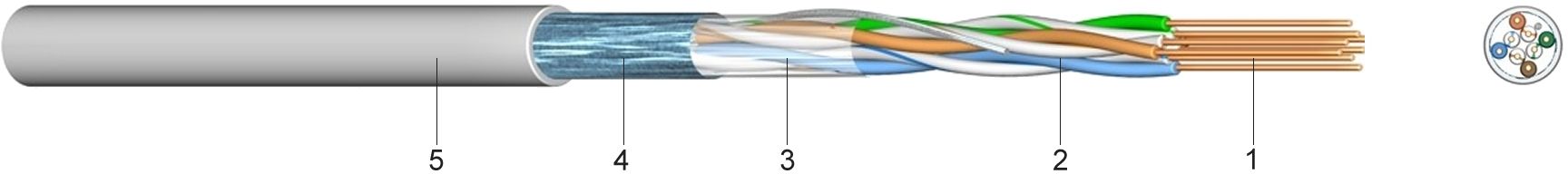

Aufbau:
1 .....Kupferleiter, blank, eindrähtig
2 .....Aderisolation aus Polyvinylchlorid (PVC)
3 .....Aderumwicklung aus Kunststoff-Foli
4 ..... Gesamtabschirmung aus Aluminiumfolie mit verzinntem Beidraht Ø 0,5mm
5 ..... Außenmantel aus Polyvinylchlorid (PVC) grau bzw. halogenfreier Polymer-Mischung, orange, Sonderfarben auf Anfrage
Normen:
Category 5 , ETIA-EIA 568 A 5
ISO/IEC 11801, EN 50173, EN 50288-2-1
PVC : IEC 332-1, DIN VDE 0472 Teil 804 Prüfart B
FRNC: IEC 332-1 a 3, IEC 754-2, IEC 1034-2
IEC 708-1 (Aderkennzeichnung)
Technische Daten:
Temperaturbereich | bewegt | 0°C bis +60°C | |
Schleifenwiderstand | [Ohm/100 m] | 19 | |
Betriebskapazität | max. | [nF/km] | 50 |
Verkürzungsfaktor | NVP nom. | 71 | |
Wellenwiderstand | 1-100 MHz | [Ohm] | 100,0 +/- 15 |
Kopplungswiderstand | 1-100 MHz | [mOhm/m] | 10 |
Kapaz. Kopplung (f=800 Hz) | K<100 | [pF/100 m] | 15 |
Isolationswiderstand | [GOhm/km] | >5 | |
Prüfspannung bei 50 Hz | [VAC] | 1000 | |
Biegeradius | unter Zug | 8,0 x Ø | |
ohne Zug | 4,0 x Ø |
Paarzahl und Nennabmessung AWG Nr. | Kupferzahl kg/km | Außen- durchm. ca. mm | Brandlast kWh/m | Zugkraft N | Gewicht ca. kg/km | |||||
---|---|---|---|---|---|---|---|---|---|---|
4 x 2 x AWG 24 PVC | 18 | 6 | 0,14 | 80 | 41 | |||||
4 x 2 x AWG 24 FRNC | 18 | 6 | 0,12 | 80 | 41 | |||||
2 x(4 x 2 x AWG 24) PVC | 36 | 12 | 0,27 | 160 | 82 |
