IBM Typ 1A

IBM Typ 1A

Installationskabel für das IBM-Verkabelungssystem IBM Part.Nr. 33G2772

Verwendung:

Zur Verlegung in Innenräumen an der Wand und im Boden, sowie in Kabelschächten, als Datenübertragungskabel für IBM-LAN-Systeme und Ecapprobierte "Non Plenum Type"

IBM Typ 1A Installationskabel für das IBM-Verkabelungssystem IBM Part.Nr. 33G2772

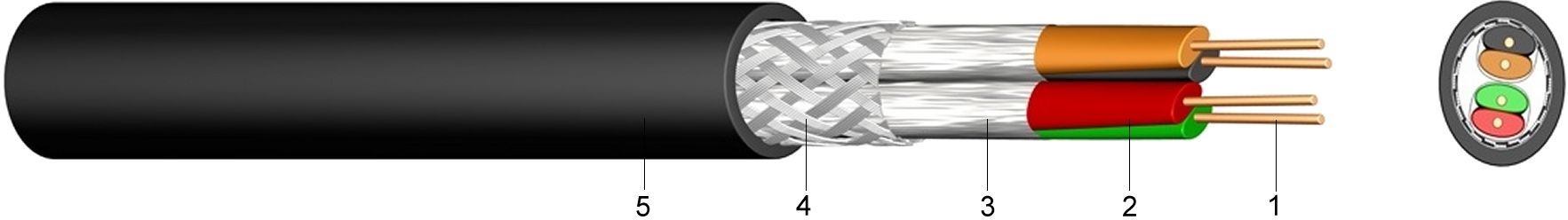

Aufbau:

1 .....Kupferleiter, blank, eindrähtig (0,64mm/AWG22)
2 .....Aderisolation aus Zell-Polyetyhlen (PE)
3 .....paarweise Abschirmung mit kunststoffkaschierter Aluminiumfolie
4 .....Geflechtschirm aus verzinnten Kupferdrähten
5 .....Außenmantel aus Polyvinylchlorid (PVC), schwarz

Normen:

EN 50173 – IEC 11801 – TIA/EIA 568A

Technische Daten:

Nennspannung Uo/U[V]125 Volt
Temperaturbereichbewegt0°C bis +50°C
Leiterwiderstandmax.[Ohm/km]110
Isolationswiderstandmind.[GOhm/km]5
Betriebskapazitätnom.[nF] max.29
Kapazitätsunsymetriemax.[nF] max.1
Biegeradiusmind.v [mm]75
Paarzahl und
Nenndurchmesser

mm		Kupferzahl


kg/km		Außen-
durchm.
ca.
mm		 Gewicht

ca.
kg/km
IBM Typ 1A
2 x 2 x 0,643811,9102
