90 E/N/P/C (3/15)
90 E/N/P/C (3/15)
Silikon - isolierte Ausgleichs- und Thermoleitung mit oder ohne Stahldrahtgeflecht
Verwendung:
Zur Verlegung in trockenen, feuchten und nassen Räumen, als Temperaturmeßleitung im Bereich des Maschinenbaues von kunststoffverarbeitenden Anlagen, Industrieofenbau sowie in der Stahlindustrie im Bereich von Hochöfen. PVC- und Glasseiden- ummantelte Ausgleichs- und Thermo-Leitungen sind nicht für die Verwendung im Freien geeignet. Ausnahmen bilden hierbei PVC-ummantelte Massivleitertypen. Diese können auch im Erdreich verlegt werden.

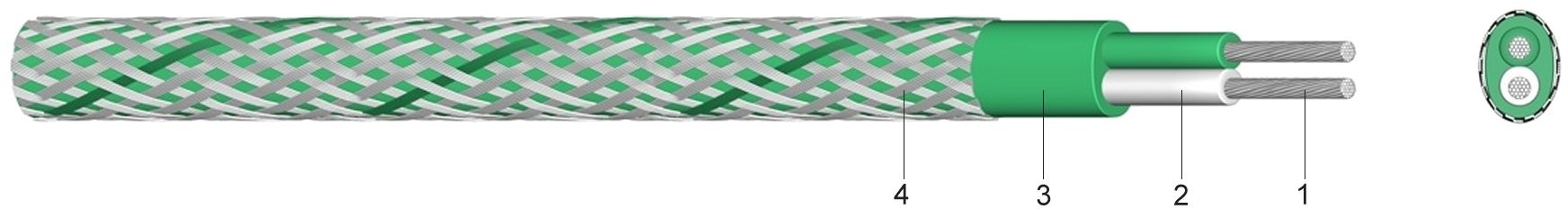

Aufbau:
1 ..... Leiter , feindrähtig, Leitermaterial je nach Elementeart
2 .....Aderisolation aus Silikon (2GI1)
3 .....Außenmantel aus Silikon (2GM1)
4 ..... äußere Umhüllung aus Stahldrahtgeflecht
Normen:
IEC 60584 (Aderkennzeichnung)
Technische Daten:
Temperaturbereich | bewegt | -25°C bis +180°C | |
fest verlegt | -25°C bis +180°C | ||
Kurzzeitig belastbar | 250°C | ||
Brennverhalten | Norm | EN 60332-1-2 | |
Weitere Querschnitte und Aderzahlen sowie Normen und Ausführungen auf Anfrage |
Type Aderzahl und querschnitt mm² | Werkstoff nach DIN 43713 | für Thermopaar | Leiteraufbau (Richtwert) mm | Form | Außen- durchm. ca. mm | Gewicht ca. kg/km |
---|---|---|---|---|---|---|
bez opletu z ocelových drátů | ||||||
90E 15L 2 x 1,5 | ||||||
90N 15L 2 x 1,5 | ||||||
90P 15L 2 x 1,5 | ||||||
90C 15L 2 x 1,5 | ||||||
90E 3Ln 2 x 1,5 | ||||||
90N 3Ln 2 x 1,5 | ||||||
90P 3Ln 2 x 1,5 | ||||||
90C 3Ln 2 x 1,5 | ||||||
s opletem z ocelových drátů | ||||||
90E 15LP 2 x 1,5 | ||||||
90N 15LP 2 x 1,5 | ||||||
90P 15LP 2 x 1,5 | ||||||
90C 15LP 2 x 1,5 | ||||||
90E 15LP 2 x 1,5 | ||||||
90N 15LP 2 x 1,5 | ||||||
90P 15LP 2 x 1,5 | ||||||
90C 15LP 2 x 1,5 |
