INTERBUS

INTERBUS

Verwendung:

Die Leitung kann verschiedene Komponenten innerhalb von Automatisierungsgeräten verbinden. Eine verdrillte Zweidrahtleitung ist dabei das Grundelement. Da alle Bus-Komponenten darüber verbunden werden, kann aufwendige Parallelverdrahtung vermieden werden.

INTERBUS

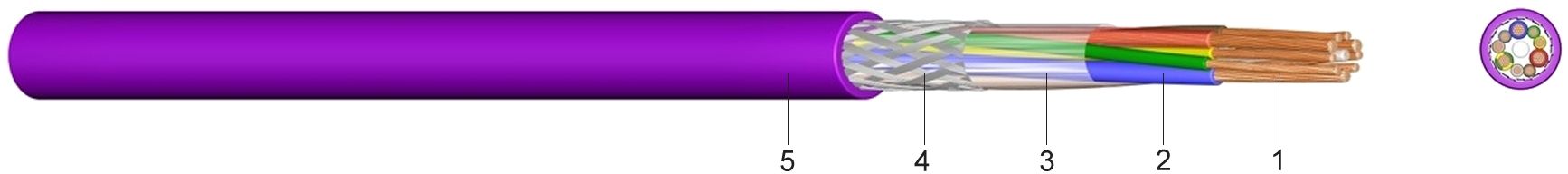

Aufbau:

1 .....Kupferleiter, blank, feindrähtig
2 .....Aderisolation aus Polyethylen (PE)
3 .....Bandierung aus Kunststoffolie
4 .....Geflechtschirm aus verzinnten Kupferdrähten
5 .....Außenmantel aus Polyvinylchlorid (PVC), violett

Info:

Weitere Typen und Ausführungen auf Anfrage

Normen:

DIN 47100 oder Werksnorm (Aderkennzeichnung)

Technische Daten:

Temperaturbereichbewegt-5°C bis +60°C
Ruhend 0°C bis +50°C
Leiterwiderstandmax.[Ohm/km]83
Wellenwiderstand1-100 MHz[Ohm]+-15%100
Betriebskapazitätnom.[nF] max.50
Wellendämpfung1,0 MHz[dB/100 m]2,7
4,0 MHz[dB/100 m]5,2
10,0 MHz[dB/100 m]8,4
16,0 MHz[dB/100 m]11,2
Anzahl der Doppeladern
und Nenndurchmesser

mm		Kupferzahl


kg/km		Außen-
durchm.
ca.
mm		 Gewicht

ca.
kg/km
3 x 2 x 0,22397,470
3 x 2 x 0,25407,975
