(N)HXH B2cas1d0 (1)

Bezhalogenový kabel se zachováním funkčnosti kabelového systému 30 minut

Použití:

Bezpečnostní kabely jsou používány všude tam, kde je vyžadována zvláštní ochrana osob a majetku před požárem a škodami z něho vyplývajícími a kde je třeba splnit přísné bezpečnostní předpisy. Smějí být použity ve vnitřních prostorách i ve venkovním prostředí, avšak nikoliv uloženy přímo v zemi nebo ve vodě. Jsou vhodné pro ochrannou třídu 2. Zachování funkčnosti kabelového vedení 30 minut (systémová zkouška), zachování izolačních vlastností kabelu 180 minut.

(N)HXH B2cas1d0 (1) Bezhalogenový kabel se zachováním funkčnosti kabelového systému 30 minut(N)HXH B2cas1d0 (1) - Bezhalogenový kabel se zachováním funkčnosti kabelového systému 30 minut

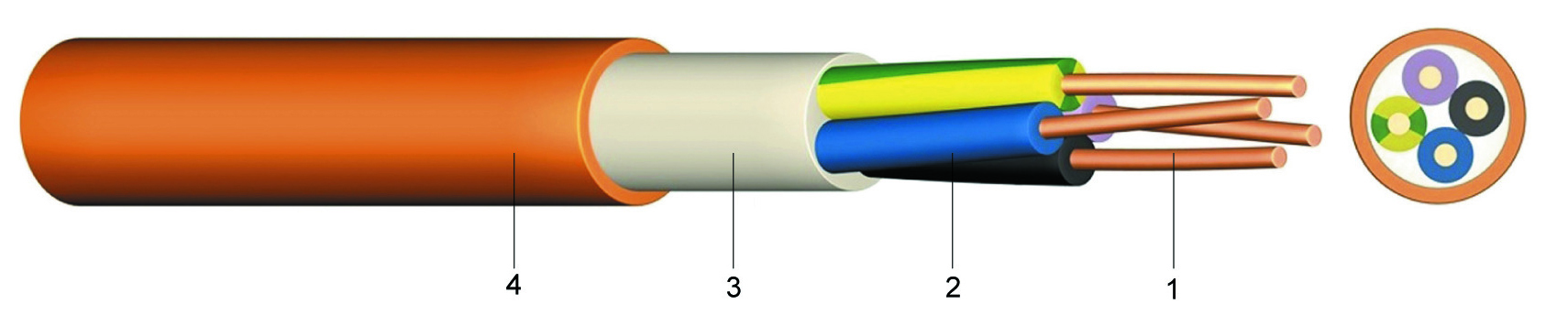

Konstrukce:

1 ..... Holý, plný nebo laněný měděný vodič (DIN EN 60228)
2 ..... Izolace žil z bezhalogenové, keramizující polymerové směsi (HXI 2), značení žil dle HD 308 S2
3 ..... Bezhalogenový vnitřní plášt / výplň
4 ..... Vnější plášt z bezhalogenového polymeru, oranžový

Vlastnosti:

Bezhalogenový
Hoření ve svazku (EN 50266-2-4, IEC 60332-3 cat. C)
Nízký vývin kouře
Neobsahuje korozivní plyny
Funkčnost kabelu při požáru - izolační integrita FE180 (DIN VDE 0472-814, IEC 60331)
Funkčnost kabelového systému E30 (DIN 4102 Part 12), P30-R (ZP 27/2008)
Kabel splňuje podmínky pro volně vedené kabely dle vyhlášky č. 268/2011Sb. (původně 23/2008Sb.)
Kabel splňuje kategorii B2cas1d0 dle prEN 50399:2007, případně B2cas1d1 dle ČSN EN 50399:2011

Technické údaje:

Jmenovité napětí Uo/U			600 / 1000 V
Zkušební napětí			4000 Vac
Teplotní rozsah při pokládce			od -5°C
Provozní teplota			-30°C až +90°C
Min. poloměr ohybu jednožilové provedení			15x VP
Min. poloměr ohybu vícežilové provedení			12x VP

Počet žil a jmenovitý průřez mm2	Konstrukce jádra	Hmotnost cca kg/km	Vnější průměr cca mm	Hmotnost cca kg/km	Požární zatížení kWh/m
1 x 6	RE	60	6,2	84	0,16
1 x 10	RE	100	7,4	132	0,22
1 x 16	RM	160	9,4	215	0,34
1 x 25	RM	250	10,6	309	0,40
1 x 35	RM	350	11,8	407	0,46
1 x 50	RM	500	13,1	535	0,54
1 x 70	RM	700	15,0	744	0,66
1 x 95	RM	950	17,0	1009	0,80
1 x 120	RM	1200	18,6	1248	0,91
1 x 150	RM	1500	20,6	1538	1,14
1 x 185	RM	1850	22,8	1917	1,35
1 x 240	RM	2400	25,5	2479	1,62
2 x 1,5	RE	30	8,7	116	0,32
2 x 2,5	RE	50	9,6	151	0,38
2 x 4	RE	80	10,7	202	0,46
2 x 6	RE	120	12,1	270	0,58
2 x 10	RE	200	14,7	415	0,82
2 x 16	RM	320	18,1	642	1,17
2 x 25	RM	500	21,1	928	1,49
3 x 1,5	RE	45	9,2	136	0,37
3 x 2,5	RE	75	10,2	180	0,44
3 x 4	RE	120	11,3	245	0,52
3 x 6	RE	180	12,8	330	0,65
3 x 10	RE	300	15,7	519	0,95
3 x 16	RM	480	19,1	800	1,27
3 x 25	RM	750	22,3	1169	1,64
3 x 35	RM	1050	24,9	1523	1,93
3 x 50	RM	1500	27,7	1982	2,31
3 x 70	RM	2100	32,0	2747	2,97
3 x 95	RM	2850	36,5	3714	3,68
3 x 120	RM	3600	40,2	4597	4,39
3 x 150	RM	4500	44,5	5648	5,42
3 x 185	RM	5550	49,4	7039	6,61
3 x 240	RM	7200	55,2	9037	8,07
3 x 25 + 1 x 16	RM	910	23,4	1343	1,75
3 x 35 + 1 x 16	RM	1210	25,7	1685	2,00
3 x 50 + 1 x 25	RM	1750	29,0	2249	2,46
3 x 70 + 1 x 35	RM	2350	33,4	3103	3,13
3 x 95 + 1 x 50	RM	3350	38,3	4209	3,96
3 x 120 + 1 x 70	RM	4300	42,6	5317	4,80
3 x 150 + 1 x 70	RM	5200	46,0	6288	5,61
3 x 185 + 1 x 95	RM	6500	51,6	7973	7,00
3 x 240 + 1 x 120	RM	8400	57,6	10199	8,52
4 x 1,5	RE	60	10,0	165	0,43
4 x 2,5	RE	100	11,0	218	0,50
4 x 4	RE	160	12,4	302	0,62
4 x 6	RE	240	14,5	430	0,82
4 x 10	RE	400	17,4	659	1,14
4 x 16	RM	640	21,2	1018	1,51
4 x 25	RM	1000	24,3	1462	1,86
4 x 35	RM	1400	27,1	1908	2,17
4 x 50	RM	2000	30,5	2516	2,68
4 x 70	RM	2800	35,3	3499	3,46
4 x 95	RM	3800	40,2	4730	4,24
4 x 120	RM	4800	44,5	5884	5,16
4 x 150	RM	6000	49,0	7201	6,26
4 x 185	RM	7400	54,7	9016	7,77
4 x 240	RM	9600	61,1	11584	9,44
5 x 1,5	RE	75	10,9	198	0,50
5 x 2,5	RE	125	12,2	269	0,61
5 x 4	RE	200	13,7	372	0,74
5 x 6	RE	300	16,0	526	0,97
5 x 10	RE	500	19,2	810	1,35
5 x 16	RM	800	23,3	1249	1,76
5 x 25	RM	1250	26,6	1785	2,12
5 x 35	RM	1750	29,8	2343	2,49
5 x 50	RM	2500	33,7	3102	3,15
5 x 70	RM	3500	39,5	4371	4,16
5 x 95	RM	4750	44,8	5881	5,08
5 x 120	RM	6000	49,3	7280	6,04
5 x 150	RM	7500	54,6	8951	7,45
5 x 185	RM	9250	60,9	11201	9,23
5 x 240	RM	12000	68,1	14411	11,24
7 x 1,5	RE	105	11,9	240	0,58
7 x 2,5	RE	175	13,3	329	0,71
10 x 1,5	RE	150	15,7	369	0,90
10 x 2,5	RE	250	17,5	498	1,08
12 x 1,5	RE	180	16,1	410	0,98
12 x 2,5	RE	300	18,0	558	1,17
19 x 1,5	RE	285	19,1	595	1,40
19 x 2,5	RE	475	22,1	864	1,80
24 x 1,5	RE	360	22,9	791	1,87
24 x 2,5	RE	600	25,8	1097	2,32
30 x 1,5	RE	450	24,2	933	2,16
30 x 2,5	RE	750	27,3	1301	2,66
