1-CXKH-V B2cas1d0 (1)

1-CXKH-V B2cas1d0(1)a1

Bezhalogenový kabel se zachováním funkčnosti kabelového systému 30, 60 nebo 90 minut
P30-R, P30-R-P60-R, P60-R, P90-R, PH120, P750-90M

Použití:

Bezpečnostní kabely jsou používány všude tam, kde je vyžadována zvláštní ochrana osob a majetku před požárem a škodami z něho vyplývajícími a kde je třeba splnit přísné bezpečnostní předpisy. Smějí být použity ve vnitřních prostorách i ve venkovním prostředí, avšak nikoliv uloženy přímo v zemi nebo ve vodě. Jsou vhodné pro ochrannou třídu 2. Zachování funkčnosti kabelového vedení 30, 60 nebo 90 minut (systémová zkouška), zachování izolačních vlastností kabelu 180 minut.

1-CXKH-V B2cas1d0(1)a1 Bezhalogenový kabel se zachováním funkčnosti kabelového systému 30, 60 nebo 90 minut<br>P30-R, P30-R-P60-R, P60-R, P90-R, PH120, P750-90M1-CHKE-V B2cas1d0 (1) - Bezhalogenový kabel se zachováním funkčnosti kabelového systému 30, 60 nebo 90 minut - P30-R, P30-R - P60-R, P60-R, P90-R, PH120

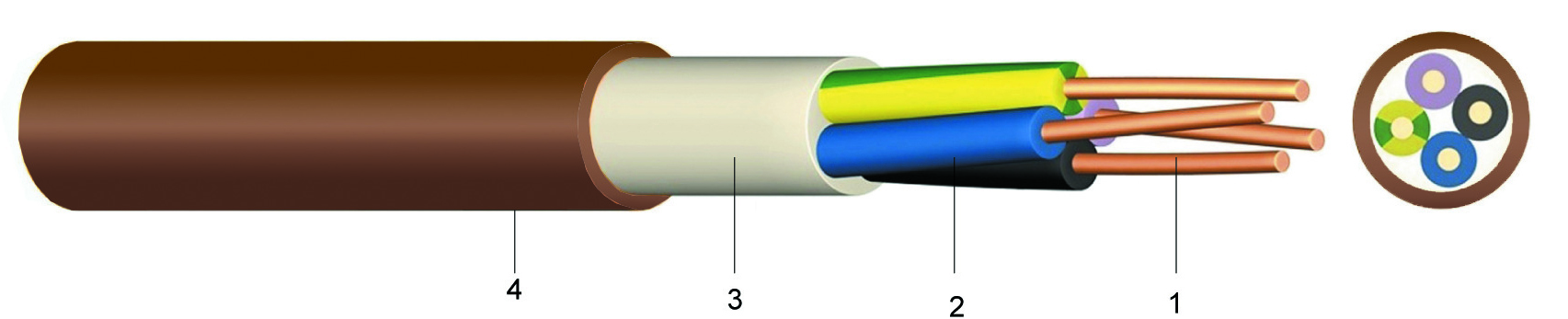

Konstrukce:

1 ..... Holý, plný nebo laněný měděný vodič
2 ..... Izolace žil z bezhalogenové směsi, značení žil dle HD 308 S2
3 ..... Bezhalogenový vnitřní plášt / výplň
4 ..... Vnější plášt z bezhalogenového polymeru, hnědý
poznámka: značení a konstrukce kabelu se může lišit v závislosti na TP
výrobce kabelu (např.: 1-CHKE-V, 1-CXKH-V, 1-CSKH-V, …)

Vlastnosti:

Hoření ve svazku (ČSN EN 60332-3-22:10)
Hustota dýmu (ČSN EN 61034-2:6+A1:14)
Korozivita plynů (ČSN EN 60754-2:15) klasifikace a1
Funkční schopnost izolace kabelu při požáru-izolační integrita FE180 (ČSN IEC 60331-21) Funkčnost kabelového systému podle výrobce kabelu a způsobu instalace:
P30-R, P30-R - P60-R, P60-R, P90-R, PH120-R, P75090-M (ČSN 73 0895, ZP27/2008, DIN 4102-12:98, STN 92 0205:12)
Kabely splňují podmínky pro volně vedené kabely dle Vyhlášky č. 23/2008 Sb. a její novelizaci č. 268/2011 Sb.
Kabely splňují kategorii B2cas1d0(d1)a1 dle ČSN EN 13501-6, ČSN EN 50399:2012

Technické údaje:

Jmenovité napětí Uo/U			600 / 1000 V
Zkušební napětí			4000 Vac
Teplotní rozsah při pokládce			-5°C
Provozní teplota			-30°C až +90°C
Min. poloměr ohybu jednožilové provedení			15x VP
Min. poloměr ohybu vícežilové provedení			12x VP

Počet žil a jmenovitý průřez mm2	Konstrukce jádra	Maximální odpor jádra	Hmotnost Cu kg/km	Vnější průměr cca mm	Hmotnost cca kg/km
1 x 6	RE	3,133	59	8,8	150
1 x 10	RE	1,880	98	9,6	195
1 x 16	RE	1,175	157	10,5	260
1 x 25	RM	0,752	245	12,7	380
1 x 35	RM	0,537	343	13,7	480
1 x 50	RM	0,387	490	15,5	650
1 x 70	RM	0,268	686	17,1	850
1 x 95	RM	0,198	931	19,4	1125
1 x 120	RM	0,157	1176	21,7	1425
1 x 150	RM	0,124	1470	23,4	1640
1 x 185	RM	0,102	1813	25,5	2000
1 x 240	RM	0,075	2352	27,0	2500
1 x 300	RM	0,060	2940	29,0	3100
2 x 1,5	RE	12,531	29	10,0	135
2 x 2,5	RE	7,520	49	10,8	178
2 x 4	RE	4,700	78	12,7	285
2 x 6	RE	3,133	118	13,7	350
2 x 10	RE	1,880	196	15,3	465
2 x 16	RE	1,175	314	17,1	630
2 x 35	RM	0,537	686	24,4	1320
3 x 1,5	RE	12,531	44	10,4	158
3 x 2,5	RE	7,520	74	11,3	208
3 x 4	RE	4,700	118	13,4	330
3 x 6	RE	3,133	176	14,4	410
3 x 10	RE	1,880	294	16,1	560
3 x 16	RE	1,175	470	18,3	780
3 x 25	RE	0,752	735	22,2	1180
3 x 25	RM	0,752	735	24,2	1310
3 x 35	RM	0,537	1029	25,9	1635
3 x 50	RM	0,387	1470	29,8	2255
3 x 70	RM	0,268	2058	34,0	3015
3 x 95	RM	0,198	2793	38,6	3980
3 x 120	RM	0,157	3528	41,9	4885
3 x 150	RM	0,124	4410	46,2	5740
3 x 185	RM	0,102	5439	51,8	7200
3 x 25 + 16	RE/RE	0,752/1,175	892	24,4	1385
3 x 25 + 16	RM/RE	0,752/1,175	892	26,4	1500
3 x 35 + 16	RM/RE	0,537/1,175	1186	28,3	1830
3 x 35 + 25	RM/RM	0,537/0,752	1274	28,3	1925
3 x 50 + 25	RM/RM	0,387/0,752	1715	33,1	2590
3 x 50 + 35	RM/RM	0,387/0,537	1813	33,1	2680
3 x 70 + 35	RM/RM	0,268/0,537	2401	37,3	3405
3 x 70 + 50	RM/RM	0,268/0,387	2548	37,3	3565
3 x 95 + 50	RM/RM	0,198/0,387	3283	42,7	4555
3 x 120 + 50	RM/RM	0,157/0,387	4018	46,4	5470
3 x 120 + 70	RM/RM	0,157/0,268	4214	46,4	5650
3 x 150 + 70	RM/RM	0,124/0,268	5096	52,0	6640
3 x 185 + 95	RM/RM	0,102/0,198	6370	57,4	8230
3 x 240 + 120	RM/RM	0,075/0157	8232	59,0	9160
4 x 1,5	RE	12,531	59	11,2	178
4 x 2,5	RE	7,520	98	12,2	265
4 x 4	RE	4,700	157	14,5	390
4 x 6	RE	3,133	235	15,7	490
4 x 10	RE	1,880	392	17,6	680
4 x 16	RE	1,175	627	20,7	1005
4 x 25	RM	0,752	980	26,4	1600
4 x 35	RM	0,537	1372	28,3	2015
4 x 50	RM	0,387	1960	33,1	2835
4 x 70	RM	0,268	2744	37,3	3745
4 x 95	RM	0,198	3724	42,7	4975
4 x 120	RM	0,157	4704	46,4	6130
4 x 150	RM	0,124	5880	52,0	7340
4 x 185	RM	0,102	7252	57,4	9030
4 x 240	RM	0,075	9408	60,0	10369
5 x 1,5	RE	12,531	74	12,1	205
5 x 2,5	RE	7,520	123	13,3	315
5 x 4	RE	4,700	196	15,7	460
5 x 6	RE	3,133	294	17,0	585
5 x 10	RE	1,880	490	19,3	820
5 x 16	RE	1,175	882	22,6	1210
5 x 25	RM	0,752	1225	28,9	1920
5 x 35	RM	0,537	1715	31,3	2445
5 x 50	RM	0,387	2450	36,5	3450
5 x 70	RM	0,268	3430	41,2	4565
5 x 95	RM	0,198	4655	47,2	6070
5 x 120	RM	0,157	5880	52,1	7455
5 x 150	RM	0,124	7350	57,0	8960
5 x 185	RM	0,102	9065	63,6	11040
7 x 1,5	RE	12,531	103	13,1	275
7 x 2,5	RE	7,520	172	14,3	385
7 x 4	RE	4,700	274	16,9	570
12 x 1,5	RE	12,531	176	16,6	440
12 x 2,5	RE	7,520	294	18,4	595
12 x 4	RE	4,700	470	22,8	945
19 x 1,5	RE	12,531	279	19,3	620
19 x 2,5	RE	7,520	466	22,0	895
24 x 1,5	RE	12,531	353	23,2	825
24 x 2,5	RE	7,520	588	25,6	1115
37 x 1,5	RE	12,531	544	26,2	1135
37 x 2,5	RE	7,520	907	29,2	1570
48 x 1,5	RE	12,531	706	29,8	1425
48 x 2,5	RE	7,520	1176	33,6	2020

1-CXKH-V_B2cas1d0(1) - Bezhalogenový kabel se zachováním funkčnosti kabelového systému 30, 60 nebo 90 minut
