1-CXKH-R B2cas1d0 (1)

1-CXKH-R B2cas1d0(1)a1

Bezhalogenový silový kabel se zvýšenou odolností proti plameni

Použití:

Bezpečnostní kabely jsou používány všude tam, kde je vyžadována zvláštní ochrana osob a majetku před požárem a škodami z něho vyplývajícími a kde je třeba splnit přísné bezpečnostní předpisy. Smějí být použity ve vnitřních prostorách i venkovním prostředí, avšak nikoliv uloženy přímo v zemi nebo ve vodě. Kabel v případě požáru uvolňuje malé množství tepla a kouře.

1-CXKH-R B2cas1d0(1)a1 Bezhalogenový silový kabel se zvýšenou odolností proti plameni1-CXKE-R B2cas1d0 (1) - Bezhalogenový silový kabel se zvýšenou odolností proti plameni

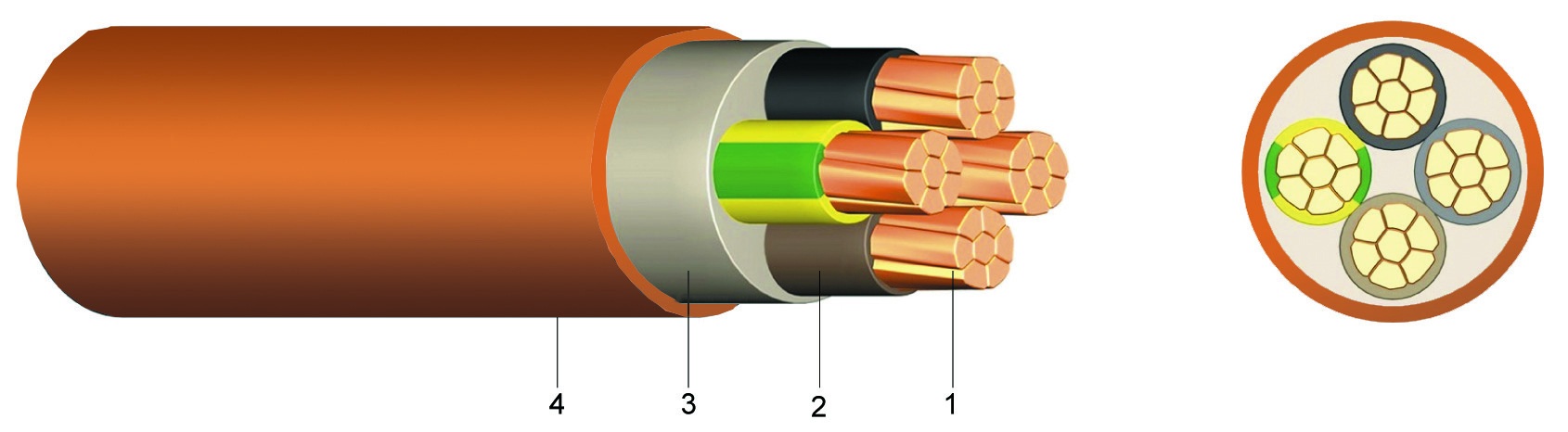

Konstrukce:

1 ..... Holý, plný nebo laněný měděný vodič
2 ..... Izolace žil z bezhalogenové směsi, značení žil dle HD 308 S2
3 ..... Bezhalogenový vnitřní plášt / výplň
4 ..... Vnější plášt z bezhalogenového polymeru, oranžový
poznámka: značení a konstrukce kabelu se může lišit v závislosti na TP
výrobce kabelu (např.: 1-CXKE-R, 1-CHKE-R, 1-CXKH-R, …)

Vlastnosti:

Hoření ve svazku (ČSN EN 60332-3-22:10)
Hustota dýmu (ČSN EN 61034-2:06+A1:14)
Korozivita plynů (ČSN EN 60754-2:15) klasifikace a1
Kabely splňují podmínky pro volně vedené kabely dle Vyhlášky č. 23/2008 Sb. a její novelizaci č. 268/2011 Sb.
Kabely splňují kategorii B2cas1d0(d1)a1 dle ČSN EN 13501-6, ČSN EN 50399:2012

Technické údaje:

Jmenovité napětí Uo/U			600 / 1000 V
Zkušební napětí			4000 Vac
Teplotní rozsah při pokládce			-5°C
Provozní teplota			-30°C až +90°C
Min. poloměr ohybu jednožilové provedení			15x VP
Min. poloměr ohybu vícežilové provedení			15x VP

Počet žil a jmenovitý průřez mm2	Konstrukce jádra	Maximální odpor jádra Ohm/km	Hmotnost Cu kg/km	Vnější průměr cca mm	Hmotnost cca kg/km
1 x 6	RE	3,133	59	8,7	150
1 x 10	RE	1,880	98	9,5	195
1 x 16	RE	1,175	157	10,3	260
1 x 25	RM	0,752	245	12,5	380
1 x 35	RM	0,537	343	13,5	480
1 x 50	RM	0,387	490	15,2	650
1 x 70	RM	0,268	686	16,8	850
1 x 95	RM	0,198	931	19,1	1125
1 x 120	RM	0,157	1176	21,3	1425
1 x 150	RM	0,124	1470	22,9	1640
1 x 185	RM	0,102	1813	25,0	2000
1 x 240	RM	0,075	2352	27,0	2500
1 x 300	RM	0,060	2940	29,0	3100
2 x 1,5	RE	12,531	29	8,0	135
2 x 2,5	RE	7,520	49	9,5	178
2 x 4	RE	4,700	78	11,0	285
2 x 6	RE	3,133	118	13,0	350
2 x 10	RE	1,880	196	14,5	465
2 x 16	RE	1,175	314	16,0	630
3 x 1,5	RE	12,531	44	9,0	1320
3 x 2,5	RE	7,520	74	10,0	158
3 x 4	RE	4,700	118	11,0	208
3 x 6	RE	3,133	176	13,0	330
3 x 10	RE	1,880	294	15,0	410
3 x 16	RE	1,175	470	17,0	560
3 x 25	RM	0,752	735	22,0	780
3 x 35	RM	0,537	1029	24,0	1180
3 x 50	RM	0,387	1470	26,0	1310
3 x 70	RM	0,268	2058	29,0	1635
3 x 95	RM	0,198	2793	32,0	2255
3 x 120	RM	0,157	3528	35,0	3015
3 x 150	RM	0,124	4410	39,0	3980
3 x 185	RM	0,102	5439	44,0	4885
3 x 50 + 25	RM/RM	0,387/0,752	1715	28,0	5740
3 x 70 + 35	RM/RM	0,268/0,537	2401	31,0	7200
3 x 95 + 50	RM/RM	0,198/0,387	3283	35,0	1385
3 x 120 + 50	RM/RM	0,157/0,387	4018	39,0	1500
3 x 150 + 70	RM/RM	0,124/0,268	5096	44,0	1830
3 x 185 + 95	RM/RM	0,102/0,198	6370	48,0	1925
3 x 240 + 120	RM/RM	0,075/0157	8232	54,0	2590
4 x 1,5	RE	12,531	59	10,0	2680
4 x 2,5	RE	7,520	98	11,0	3405
4 x 4	RE	4,700	157	12,0	3565
4 x 6	RE	3,133	235	14,0	4555
4 x 10	RE	1,880	392	16,0	5470
4 x 16	RE	1,175	627	19,0	5650
4 x 25	RM	0,752	980	22,0	6640
4 x 35	RM	0,537	1372	25,0	8230
4 x 50	RM	0,387	1960	28,0	9160
4 x 70	RM	0,268	2744	32,0	178
4 x 95	RM	0,198	3724	36,0	265
4 x 120	RM	0,157	4704	40,0	390
4 x 150	RM	0,124	5880	44,0	490
4 x 185	RM	0,102	7252	50,0	680
4 x 240	RM	0,075	9408	55,0	1005
5 x 1,5	RE	12,531	74	11,0	1600
5 x 2,5	RE	7,520	123	12,0	2015
5 x 4	RE	4,700	196	14,0	2835
5 x 6	RE	3,133	294	15,0	3745
5 x 10	RE	1,880	490	18,0	4975
5 x 16	RE	1,175	882	21,0	6130
5 x 25	RM	0,752	1225	28,0	7340
5 x 35	RM	0,537	1715	30,0	9030
5 x 50	RM	0,387	2450	32,0	10369
5 x 70	RM	0,268	3430	37,0	205
5 x 95	RM	0,198	4655	40,0	315
5 x 120	RM	0,157	5880	45,0	460
5 x 150	RM	0,124	7350	48,0	585
5 x 185	RM	1,880	9065	52,6	10465
7 x 1,5	RE	1,175	103	12,0	231
7 x 2,5	RE	0,752	172	13,0	308
7 x 4	RE	0,537	274	16,6	510
12 x 1,5	RE	0,387	176	15,0	355
12 x 2,5	RE	0,268	294	17,0	487
12 x 4	RE	0,198	470	22,4	850
19 x 1,5	RE	0,157	279	18,0	514
19 x 2,5	RE	0,124	466	20,0	733
24 x 1,5	RE	0,102	353	21,0	724
24 x 2,5	RE	12,531	588	23,0	961
37 x 1,5	RE	7,520	544	25,7	1020
37 x 2,5	RE	4,700	907	29,2	1415
48 x 1,5	RE	12,531	706	28,7	1280
48 x 2,5	RE	7,520	1176	33,0	1820

1-CXKH-R_B2cas1d0(1) - Bezhalogenový silový kabel se zvýšenou odolností proti plameni
