JXFE-V B2cas1d0 (1)

JXFE-V B2cas1d0(1)a1

Bezhalogenový instalační kabel se zachováním funkčnosti kabelového systému 30, 60 nebo 90 minut
P30-R, P30-R - P90-R, P60-R, P90-R, PH120, P750-90M

Použití:

Kabely jsou díky svým protipožárním vlastnostem a bezhalogenovému složení určeny pro
použití především v prostorách s větším výskytem osob a se zvýšeným nebezpečím
požáru (obchodní centra, hotely, nemocnice, divadla, letiště, výškové budovy, tunely,
metro ...). Nejčastější je použití pro převodníky RS485 a RS232, EZS a EPS, obvody
měření a regulace, slaboproudé rozvody, pro přenos signálů komunikačních sítí do
úrovně LAN cat.3 ve všech telekomunikačních a signálních obvodech a slouží k ochraně
lidí a technického vybavení v případě požáru tam, kde je požadována funkční schopnost
kabelu při požáru pro stabilní napájení základních a nouzových obvodů. Zachování
funkčnosti kabelového vedení 30, 60 nebo 90 minut (systémová zkouška), zachování
izolačních vlastností kabelu 180 minut.

JXFE-V B2cas1d0(1)a1 Bezhalogenový instalační kabel se zachováním funkčnosti kabelového systému 30, 60 nebo 90 minut<br>P30-R, P30-R - P90-R, P60-R, P90-R, PH120, P750-90MJXFE-VB2cas1d0 (1) - Bezhalogenový instalační kabel se zachováním funkčnosti kabelového systému 30 nebo 60 minut

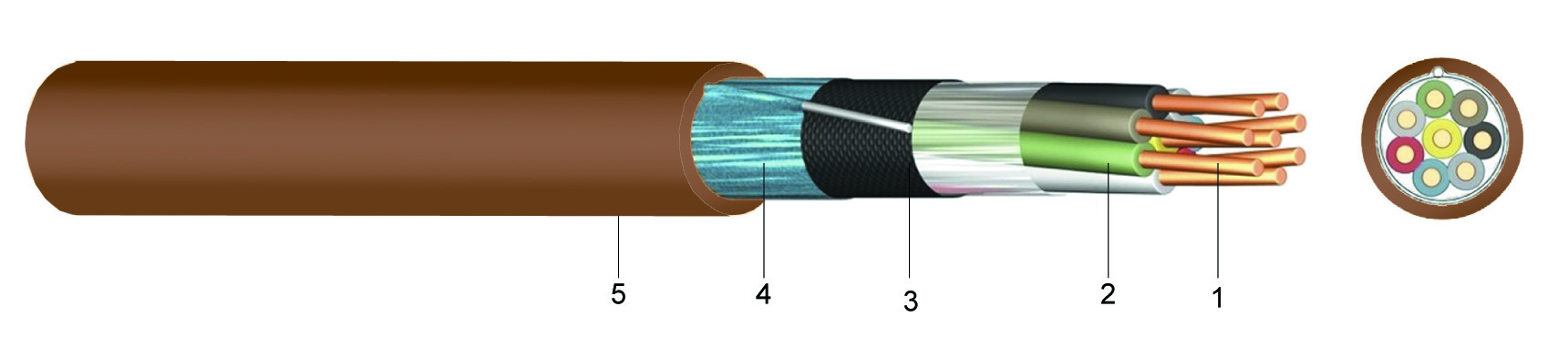

Konstrukce:

1 ..... Holý, plný měděný vodič průměr 0,8 mm
2 ..... Izolace žil z bezhalogenové směsi, značení žil dle IEC 60189-2, žíly stočeny do párů
3 ..... Ovin žil ochrannou fólií
4 ..... Stínění laminovanou hliníkovou fólií, příložný drát
5 ..... Vnější plášt z bezhalogenového FRNC polymeru, hnědý
poznámka: značení a konstrukce kabelu se může lišit v závislosti na TP
výrobce kabelu (např.: JXFE-V, JCXFE-V, JSFE-V ...)

Vlastnosti:

Hoření ve svazku (ČSN EN 60332-3-22:10)
Hustota dýmu (ČSN EN 61034-2:06)
Korozivita plynů (ČSN EN 60754-2:15) klasifikace a1
Funkční schopnost izolace kabelu při požáru-izolační integrita FE180 (ČSN IEC 60331-23)
Funkčnost kabelového systému podle výrobce kabelu a způsobu instalace:
P30-R, P30-R - P90-R, P60-R, P90-R, PH120-R, P75090-M (ČSN 73 0895, ZP27/2008,
DIN 4102-12:98, STN 92 0205:12)
Kabely splňují podmínky pro volně vedené kabely dle Vyhlášky č. 23/2008 Sb. a její
novelizaci 268/2011 Sb.
Kabely splňují kategorii B2cas1d0(d1)a1 dle ČSN EN 13501-6, ČSN EN 50399:2012

Technické údaje

Max. provozní napětí			100 voltů
Teplotní rozsah při pokládce			-5°C až +50°C
Provozní teplota			-30°C až +90°C
Min. poloměr ohybu			10x VP

Počet párů a jmenovitý průměr mm2	Hmotnost Cu	Vnější průměr cca mm	Hmotnost cca kg/km
1 x 2 x 0,8	12	6,3	45,0
2 x 2 x 0,8	21	8,0	64,0
3 x 2 x 0,8	30	9,6	95,0
4 x 2 x 0,8	39	10,6	113,0
5 x 2 x 0,8	48	11,5	131,0
6 x 2 x 0,8	57	12,2	148,0
8 x 2 x 0,8	75	13,8	184,0
10 x 2 x 0,8	93	14,9	216,0
12 x 2 x 0,8	111	16,1	250,0
15 x 2 x 0,8	138	17,6	298,0
20 x 2 x 0,8	183	20,4	401,0
25 x 2 x 0,8	227	22,4	480,0
30 x 2 x 0,8	272	24,1	553,0
40 x 2 x 0,8	365	30,6	925,0
50 x 2 x 0,8	458	31,6	1.160,0
100 x 2 x 0,8	986	42,6	2.055,0

JXFE-V_B2cas1d0(1) - Bezhalogenový instalační kabel se zachováním funkčnosti kabelového systému 30 nebo 60 minut
