J-H(St)H B2cas1d0 (1)

J-H(St)H B2cas1d0 (1)

Bezhalogenový instalační kabel se zvýšenou odolností proti plameni

Použití:

Kabely jsou díky svým protipožárním vlastnostem a bezhalogenovému složení určeny pro použití především v prostorách s větším výskytem osob a se zvýšeným nebezpečím požáru (obchodní centra, hotely, nemocnice, divadla, letiště, výškové budovy, tunely, metro …). Nejčastější je použití pro převodníky RS485 a RS232, EZS a EPS, obvody měření a regulace, slaboproudé rozvody, pro přenos signálů komunikačních sítí do úrovně LAN cat. 3 ve všech telekomunikačních a signálních obvodech a slouží k ochraně lidí a technického vybavení v případě požáru tam, kde není požadována funkční schopnost kabelu. Kabel v případě požáru uvolňuje malé množství tepla a kouře.

J-H(St)H B2cas1d0 (1) Bezhalogenový instalační kabel se zvýšenou odolností proti plameniJ-H(St)H B2cas1d0 (1) - Bezhalogenový instalační kabel se zvýšenou odolností proti plameni

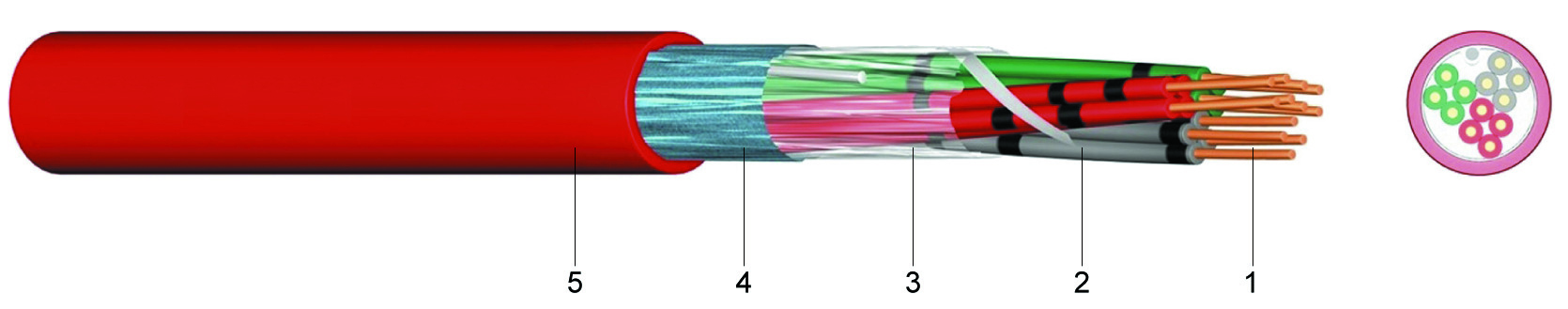

Konstrukce:

1 ..... Holý, plný měděný vodič průměr 0,8 mm
2 ..... Izolace žil z bezhalogenové, keramizující polymerové směsi,
          značení žil dle DIN VDE 0815. Žíly stočené do křížové čtyřky,
          5 čtyřek stočených do svazku,
          označení svazků barevnou spirálou z umělohmotného pásku
3 ..... Ovin žil ochrannou PETP fólií
4 ..... Stínění laminovanou hlíníkovou fólií, příložný drát 0,8 mm
5 ..... Vnější plášt z bezhalogenového polymeru, rudý nebo šedý

Vlastnosti:

Samozhášivost (EN 60332-1-2)
Hoření ve svazku (EN 50266-2-4, IEC 60332-3 cat. C)
Nízký vývin kouře
Neobsahuje korozivní plyny
Kabel splňuje podmínky pro volně vedené kabely dle vyhlášky č. 268/2011Sb. (původně 23/2008Sb.)
Kabel splňuje kategorii B2cas1d0 dle prEN 50399:2007, případně B2cas1d1 dle ČSN EN 50399:2011

Technické údaje:

Max. provozní napětí 300 V
Teplotní rozsah při pokládce-5°C až +50°C
Provozní teplota-30°C až +70°C
Min. poloměr ohybu7,5x VP
Počet žil
a jmenovitý
průměr
mm2 		Hmotnost
jádra

Síla izolační
stěny

mm 		Vnější
průměr
cca
mm 		Hmotnost

cca
kg/km 		Požární
zatížení

kWh/m
1 x 2 x 0,8111,06,2500,15
2 x 2 x 0,8251,06,8660,22
4 x 2 x 0,8411,09,91130,37
6 x 2 x 0,8621,010,41410,43
10 x 2 x 0,81021,212,22000,60
20 x 2 x 0,82031,415,53420,95
30 x 2 x 0,83061,418,54961,38
40 x 2 x 0,84041,620,86321,73
50 x 2 x 0,85051,622,77642,05
Bezhalogenový instalační kabel se zvýšenou odolností proti plameni J-H(St)H_B2cas1d0(1) - Bezhalogenový instalační kabel se zvýšenou odolností proti plameni
