JXFE-R B2cas1d0 (1)

JXFE-R B2cas1d0(1)a1

Bezhalogenový instalační kabel se zvýšenou odolností proti plameni

Použití:

Kabely jsou díky svým protipožárním vlastnostem a bezhalogenovému složení určeny pro použití především v prostorách s větším výskytem osob a se zvýšeným nebezpečím požáru (obchodní centra, hotely, nemocnice, divadla, letiště, výškové budovy, tunely,  metro …). Nejčastější je použití pro převodníky RS485 a RS232, EZS a EPS, obvody měření a regulace, slaboproudé rozvody, pro přenos signálů komunikačních sítí do úrovně LAN cat.3 ve všech telekomunikačních a signálních obvodech a slouží k ochraně lidí a technického vybavení v případě požáru tam, kde není požadována funkční schopnost kabelu. Kabel v případě požáru uvolňuje malé množství tepla a kouře.

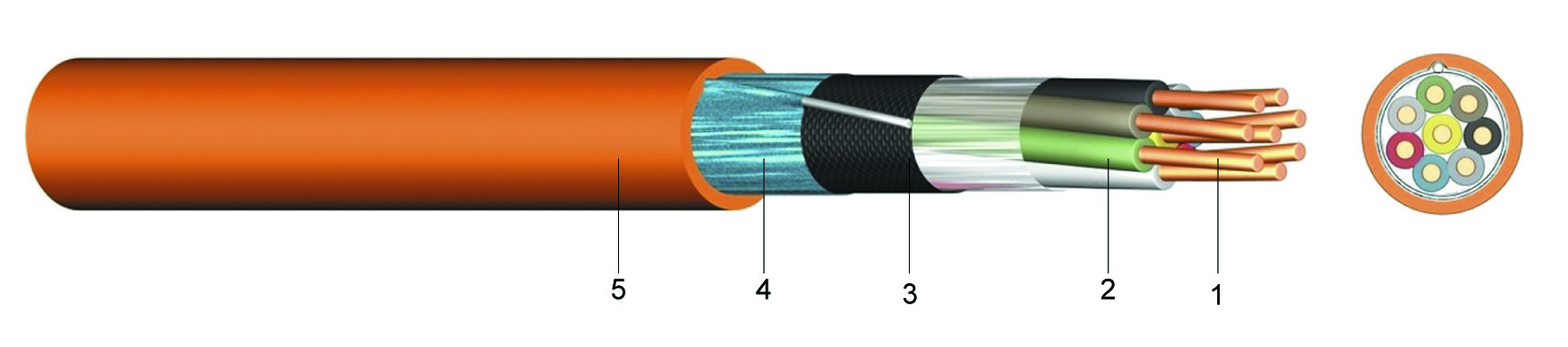

Konstrukce:

1 ..... Holý, plný měděný vodič průměr 0,5 nebo 0,8 mm
2 ..... Izolace žil z bezhalogenové směsi, značení žil dle IEC 60189-2, žíly stočeny do párů
3 ..... Ovin žil ochrannou fólií
4 ..... Stínění laminovanou hlíníkovou fólií, příložný drát
5 ..... Vnější plášt z bezhalogenového FRNC polymeru, oranžový
poznámka: značení a konstrukce kabelu se může lišit v závislosti na TP
výrobce kabelu (např.: JXFE-R, JCXFE-R,...)

Vlastnosti:

Hoření ve svazku (ČSN EN 60332-3-22:10)
Hustota dýmu (ČSN EN 61034-2:06+A1:14)
Korozivita plynů (ČSN EN 60754-2:15) klasifikace a1
Kabely splňují podmínky pro volně vedené kabely dle Vyhlášky č. 23/2008 Sb. a její
novelizaci 268/2008 Sb.
Kabely splňují kategorii B2cas1d0(d1)a1 dle ČSN EN 13501-6, ČSN EN 50399:2012

Technické údaje:

Max. provozní napětí 100 voltů
Teplotní rozsah při pokládce-5°C až +50°C
Provozní teplota-25°C až +90°C
Min. poloměr ohybu10x VP
Počet párů
a jmenovitý
průměr
mm2
Hmotnost
Cu

Vnější
průměr
cca
mm
Hmotnost

cca
kg/km
1 x 2 x 0,565,233
2 x 2 x 0,5106,543
3 x 2 x 0,5127,054
4 x 2 x 0,5167,563
5 x 2 x 0,5208,771
6 x 2 x 0,5239,680
8 x 2 x 0,53110,8109
10 x 2 x 0,53811,6124
12 x 2 x 0,54612,5144
15 x 2 x 0,55813,5166
20 x 2 x 0,57715,0203
25 x 2 x 0,59716,5241
30 x 2 x 0,511617,5298
40 x 2 x 0,515020,1381
50 x 2 x 0,519322,8462
100 x 2 x 0,538529,0940
1 x 2 x 0,8126,345
2 x 2 x 0,8218,064
3 x 2 x 0,8309,695
4 x 2 x 0,83910,6113
5 x 2 x 0,84811,5131
6 x 2 x 0,85712,2148
8 x 2 x 0,87513,8184
10 x 2 x 0,89314,9216
12 x 2 x 0,811116,1250
15 x 2 x 0,813817,6298
20 x 2 x 0,818320,4401
25 x 2 x 0,822722,4480
30 x 2 x 0,827224,1553
40 x 2 x 0,836530,6925
50 x 2 x 0,845831,61160
100 x 2 x 0,898642,62055
