SL 806 C
SL 806 C
Kombinovaný připojovací kabel pro motory, s vnějším pláštěm z PVC
Použití:
Pro aplikace s požadavkem trvalé flexibility jako např. ve výrobě zařízení a strojů při středním mechanickém zatížení, pro použití v suchém, vlhkém i mokrém prostředí jako připojovací vedení k napájení motorů a zároveň jako signální a datový kabel řízení motorů.

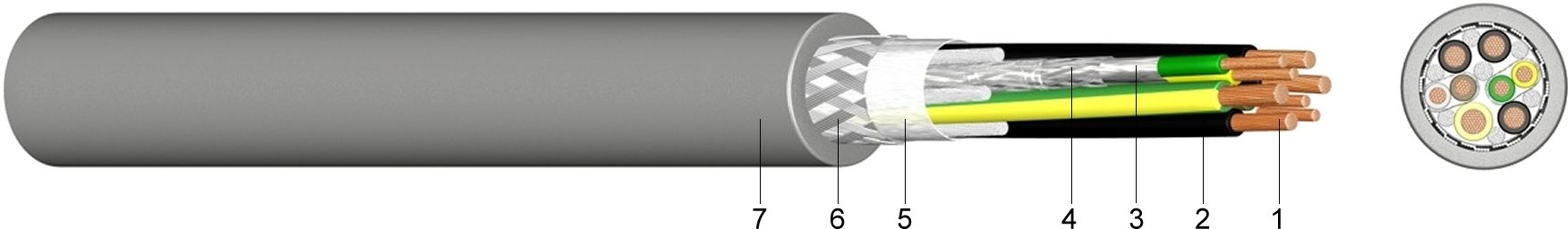

Konstrukce:
1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Stínění párů z hliníkové fólie
4 ..... Stínění párů opletem z pocínovaných měděných drátů
5 ..... Ovin textilní páskou
6 ..... Stínění opletem z pocínovaných měděných drátů
7 ..... Vnější plášť z polyvinylchloridu (PVC)
Normy:
podle DIN VDE 0281
DIN EN 60228 Třída 5 (konstrukce vodiče)
Technické údaje:
Jmenovité napětí Uo/U | napájecí vodiče | [V] | 600 / 1000 voltů |
řídící vodiče | [V] | 300 / 500 voltů | |
Zkušební napětí | napájecí vodiče | [V]AC | 4000 |
řídící vodiče | [V]AC | 2000 | |
Teplotní rozsah | flexibilní uložení | +5°C až +70°C | |
Provozní teplota | zkrat | °C | 150 |
Doba zkratu | max. | za [sek.] | 5 |
Poloměr ohybu | min. | x VP | 7,5 |
Vlastnosti při hoření | norma | EN 60332-1-2 |
Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Síla drátu mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | |||
---|---|---|---|---|---|---|---|
4 x 0,75 + 2 x (2 x 0,34) | 131,0 | 0,21/0,16 | 11,5 | 171,0 | |||
4 x 1,50 + 2 x (2 x 0,75) | 187,0 | 0,26/0,21 | 13,8 | 256,0 | |||
4 x 2,50 + 2 x (2 x 0,75) | 240,0 | 0,26/0,21 | 16,2 | 394,0 | |||
4 x 10,00 + 2 x (2 x 1) | 625,0 | 0,41/0,21 | 23,5 | 854,0 | |||
4 x 16,00 + 2 x (2 x 1) | 902,0 | 0,41/0,21 | 26,5 | 1.152,0 | |||
4 x 25,00 + 2 x (2 x 1,5) | 1.310,0 | 0,41/0,21 | 30,0 | 1.672,0 | |||
4 x 35,00 + 2 x (2 x 1,5) | 1.748,0 | 0,41/0,26 | 34,2 | 2.116,0 |
