SL 805

Kombinovaný připojovací kabel pro motory, s vnějším pláštěm z PVC

Použití:

Pro aplikace s požadavkem trvalé flexibility jako např. ve výrobě zařízení a strojů při středním mechanickém zatížení, pro použití v suchém, vlhkém i mokrém prostředí jako připojovací vedení k napájení motorů a zároveň jako signální a datový kabel řízení motorů.

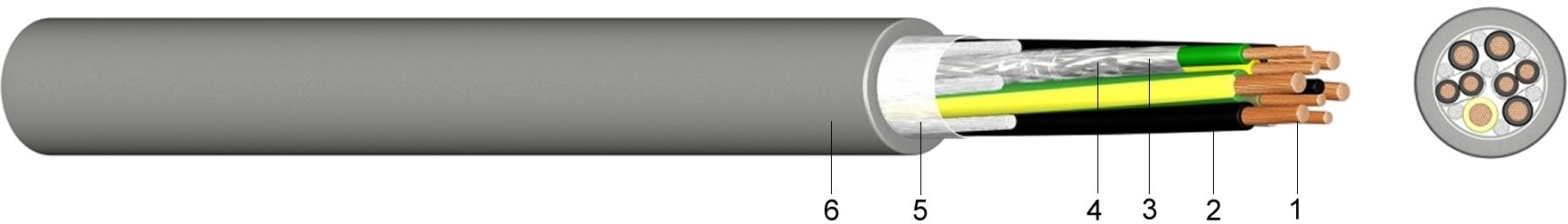

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Stínění párů z hliníkové fólie
4 ..... Stínění párů opletem z pocínovaných měděných drátů
5 ..... Ovin textilní páskou
6 ..... Vnější plášť z polyvinylchloridu (PVC)

Normy:

podle DIN VDE 0281
DIN EN 60228 Třída 5 (konstrukce vodiče)

Technické údaje:

Jmenovité napětí Uo/U	napájecí vodiče	[V]	600 / 1000 voltů
	řídící vodiče	[V]	300 / 500 voltů
Zkušební napětí	napájecí vodiče	[V]AC	4000
	řídící vodiče	[V]AC	2000
Teplotní rozsah	flexibilní uložení		-5°C až +70°C
	pevné uložení		-30°C až +80°C
Provozní teplota	zkrat	°C	150
Doba zkratu	max.	za [sek.]	5
Poloměr ohybu	min.	x VP	7,5
Vlastnosti při hoření	norma		EN 60332-1-2

Počet žil a jmenovitý průřez mm2	Hmotnost Cu kg/km	Síla drátu mm	Vnější průměr ca. mm	Hmotnost ca. kg/km
4 x 0,75 + 2 x (2 x 0,34)	72,0	0,16	10,6	126,0
4 x 1,50 + 2 x (2 x 0,75)	126,0	0,16	12,7	194,0
4 x 2,50 + 2 x (2 x 0,75)	166,0	0,16	14,9	318,0
4 x 4,00 + (2 x 0,75)+(2 x 1)	233,0	0,16	16,6	414,0
4 x 6,00 + (2 x 0,75)+(2 x 1)	312,0	0,21	18,7	551,0
4 x 10,00 + (2 x 0,75)+(2 x 1)	472,0	0,21	22,4	822,0
4 x 16,00 + 2 x (2 x 1)	717,0	0,21	25,9	1.127,0
4 x 25,00 + 2 x (2 x 1)	1.104,0	0,21	29,5	1.632,0
4 x 35,00 + 2 x (2 x 1,5)	1.504,0	0,21	33,2	2.058,0
