SiHFP

SiHFP

Silikonový kabel s opletem z ocelových drátů

Použití:

V suchých, vlhkých i mokrých prostorách, jakož i ve volném prostředí při nízkém mechanickém zatížení, zejména při vysokých teplotách okolního prostředí. Armování z pozinkovaných ocelových drátů slouží jako ochrana před mechanickým poškozením.

SiHFP Silikonový kabel s opletem z ocelových drátů

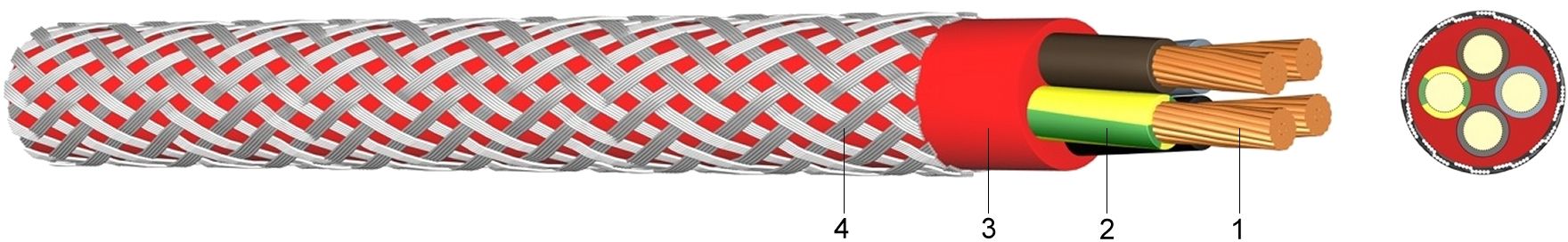

Konstrukce:

1 ..... Pocínovaný, jemně laněný měděný vodič
2 ..... Izolace žíly ze silikonu (2GI1)
3 ..... Vnější plášť ze silikonu (2GM1), červenohnědý
4 ..... Armování opletem z pozinkovaných ocelových drátů

Normy:

DIN VDE 0207 Část 20

DIN EN 60228 Třída 5 (konstrukce vodiče)

HD 308 S2 (označení žil)
Technické údaje:
Jmenovité napětí Uo/U[V]300 / 500 voltů
Zkušební napětí[V]AC2000
Teplotní rozsahflexibilní uložení-60°C až +180°C
krátkodobé zatížení+250°C
Vlastnosti při hořenínormaEN 60332-1-2
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Hmotnost

ca.
kg/km
2 x 0,7515,024 x 0,217,295
3 x 0,7522,524 x 0,217,6109
4 x 0,7530,024 x 0,218,8151
5 x 0,7537,524 x 0,219,5180
2 x 120,032 x 0,217,4104
2 x 1,530,030 x 0,268,6147
3 x 1,545,030 x 0,269,0168
4 x 1,560,030 x 0,269,8205
5 x 1,575,030 x 0,2610,6246
7 x 1,5105,030 x 0,2611,4292
12 x 1,5180,030 x 0,2615,8496
3 x 2,575,050 x 0,2610,7236
4 x 2,5100,050 x 0,2611,6281
5 x 2,5125,050 x 0,2612,6341
4 x 4160,050 x 0,3114,4424
