SiF / GL

SiF / GL

Silikonový jednožilový vodič s opletem ze skelných vláken

Použití:

K vnitřnímu zapojení svítidel a přístrojů, jakož i k zapojení rozvaděčů a rozdělovacích zařízení. Provedení GL je vhodné pro vysoké mechanické zatížení, jelikož je silikonová izolace chráněna před mechanickým poškozením opletem ze skelných vláken. Vodič je navíc žáruvzdorný a bezhalogenový.

SiF / GL Silikonový jednožilový vodič s opletem ze skelných vláken

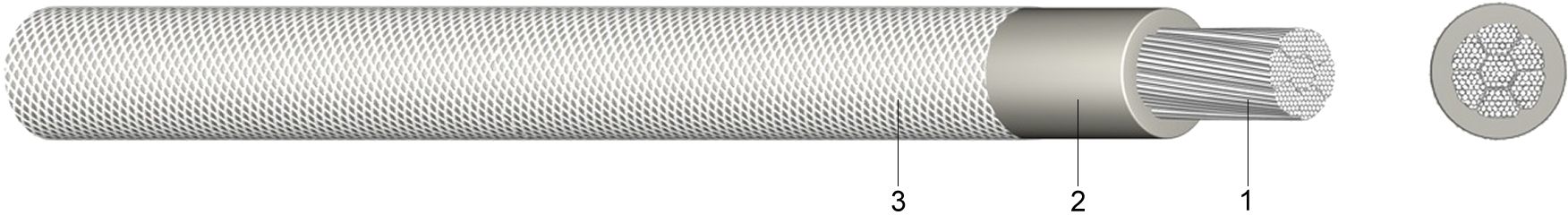

Konstrukce:

1 ..... Pocínovaný, jemně laněný měděný vodič
2 ..... Izolace žíly ze silikonu (2GI1)
3 ..... Oplet ze skelných vláken

Normy:

DIN EN 60228 Třída 5 (konstrukce vodiče)

Technické údaje:

Jmenovité napětí Uo/U[V]300 / 500 voltů
Zkušební napětí[V]AC2000
Teplotní rozsahflexibilní uložení-60°C až +180°C
krátkodobé zatížení+250°C
Vlastnosti při hořenínormaEN 60332-1-2
Jmenovitý
průřez

mm2		Barvy


Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Hmotnost

ca.
kg/km
0,75ws7,524 x 0,212,715,0
1,00ws10,032 x 0,212,818,0
1,50ws15,030 x 0,263,326,0
2,50ws25,050 x 0,263,938,0
4,00ws40,056 x 0,314,555,0
6,00ws60,084 x 0,315,276,0
10,00ws100,080 x 0,417,3136,0
16,00ws160,0128 x 0,418,3200,0
25,00ws250,0200 x 0,4110,2311,0
35,00ws350,0280 x 0,4111,4412,0
50,00ws500,0400 x 0,4114,1583,0
70,00ws700,0356 x 0,5116,1798,0
95,00ws950,0495 x 0,5118,51.073,0
120,00ws1,200,0614 x 0,5120,01.329,0
