SiF-k
SiF-k
Silikonový jednožilový vodič s izolací odolnou proti mechanickému namáhání
Použití:
K vnitřnímu zapojení svítidel, přístrojů, jakož i k zapojení rozvaděčů a
rozdělovacích zařízení s izolací odolnou proti mechanickému namáhání-oděruvzdorný.
Použití při vysokých teplotách okolního prostředí.

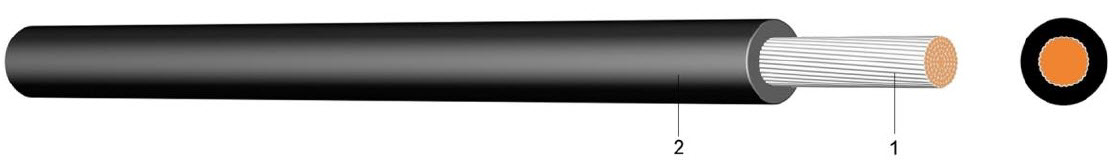

Konstrukce:
1 ..... Pocínovaný, jemně laněný měděný vodič
2 ..... Izolace žíly z bezhalogenového silikonu, mechanicky odolná, černá
Normy:
DIN EN 60228 Třída 5 (konstrukce vodiče)
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 300 / 500 voltů | |
| Zkušební napětí | [V]AC | 2000 | |
| Teplotní rozsah | flexibilní uložení | -60°C až +180°C | |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (inf. složení lanka) mm | Vnější průměr ca. mm | Hmotnost ca. kg/km |
|---|---|---|---|---|
| 0,75 | 7,5 | 24 x 0,21 | 2,4 | 10 |
| 1,50 | 15,0 | 30 x 0,26 | 2,8 | 20 |
| 2,50 | 25,0 | 50 x 0,26 | 3,4 | 32 |
| 4,00 | 40,0 | 56 x 0,31 | 4,2 | 51 |
| 6,00 | 60,0 | 84 x 0,31 | 5,2 | 78 |
| 10,00 | 100,0 | 80 x 0,41 | 6,4 | 131 |
| 16,00 | 160,0 | 128 x 0,41 | 8,1 | 180 |
| 25,00 | 250,0 | 200 x 0,41 | 10,1 | 290 |
| 35,00 | 350,0 | 280 x 0,41 | 11,2 | 399 |
| 50,00 | 500,0 | 400 x 0,41 | 13,5 | 559 |
| 70,00 | 700,0 | 356 x 0,51 | 15,0 | 766 |
| 95,00 | 950,0 | 485 x 0,51 | 18,2 | 1.031 |
| 120,00 | 1.200,0 | 614 x 0,51 | 19,2 | 1.285 |
| 150,00 | 1.500,0 | 765 x 0,51 | 21,4 | 1.570 |
| 180,00 | 1.850,0 | 944 x 0,51 | 23,6 | 1.945 |
|
