Inkrementalgeberleitung mit PUR-Außenmantel

Verwendung:

Als bewegliche Anschlußleitung von z.B. Tacho, Bremse und Impulsgeber im Anlagen- und Maschinenbau, darüber hinaus ist sie geeignet für den dauerflexiblen Einsatz z.B. an Industrierobotern oder in Schleppketten, auch bei hohen mechanischen Beanspruchungen in trockenen, feuchten und nassen Räumen, sowie bei niedrigen Temperaturen. Die Charakteristik dieser Leitung liegt in den unterschiedlichen Aufgaben zur Steuerung der Servo-Motoren. Die Motor-Feedbackleitung (Rückmeldeleitung) dient zur Regelung der Motordrehzahl und gibt den Ist-Zustand an, die Inkrementalgeberleitungen (Positionsmeldeleitung) geben Steuerimpulse zur Positionierung und Verfahrcharakteristik weiter.

SL 803 C Inkrementalgeberleitung mit PUR-Außenmantel

Aufbau:

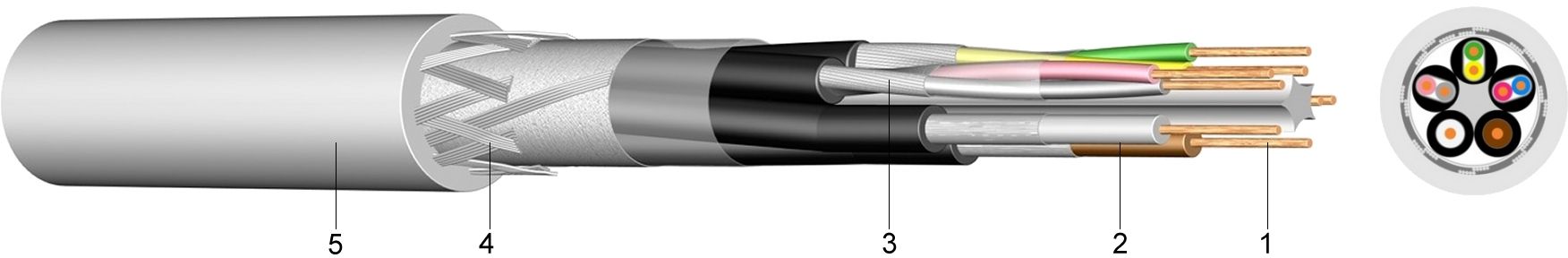

1 ..... Kupferleiter, blank, feinstdrähtig
2 ..... Aderisolation aus Thermoplastischem Polyester-Elastomer (TPE) oder Polypropylen (PP)
3 ..... Bandierung aus kunststoffkaschierter Al-Folie und Schirmgeflecht
4 ..... Geflechtschirm aus verzinnten Kupferdrähten
5 ..... Außenmantel aus Polyurethan (PUR), grau, ölbeständig, abriebfest

Normen:

in Anlehnung an DIN VDE 0281
DIN EN 60228 Klasse 6 (Leiteraufbau)
in Anlehnung an DIN 47100 bzw. Werksnorm (Aderkennzeichnung)

Technische Daten:

Nennspannung Uo/U[V]250 Volt
Prüfspannung[V]AC2000
Temperaturbereichbewegt-30°C bis +80°C
BetriebstemperaturKurzschluß°C150
Kurzschlußdauermax.in [sec]5
Biegeradiusmind.x DA7,5
ÖlbeständigkeitNormEN 60811-2-1
BrennverhaltenNormEN 60332-1-2
Aderzahl und
Nennquerschnitt

mm2		Kupferzahl


kg/km		Draht-
stärke

mm		Außen-
durchm.
ca.
mm		Gewicht

ca.
kg/km
4 x 2 x 0,25 + 2 x 1750,16/0,118,8134
4 x 2 x 0,14 + 4 x 0,5580,16/0,118,2109
4 x 2 x 0,38 + 4 x 0,5820,16/0,118,6203
10 x 0,14 + 2 x 0,5480,16/0,118,070
10 x 0,14 + 4 x 0,5600,16/0,118,085
15 x 0,14 + 4 x 0,5680,16/0,118,8127
3 x (2 x 0,14C) + 2 x 1840,16/0,118,4108
3 x 2 x 0,14C + 2 x (0,5C)910,16/0,118,3100
