PVC - Schleppkettenleitung
Verwendung:
Die flexible Schleppkettenleitung S 80 ist bestens geeignet für den Einsatz an beweglichen Maschinenteilen, Industrierobotern, Fertigungsstraßen, Holz- und Verpackungsmaschinen, Werkzeugmaschinen sowie in Energieführungsketten und Automatisierungsanlagen.
Aufbau:

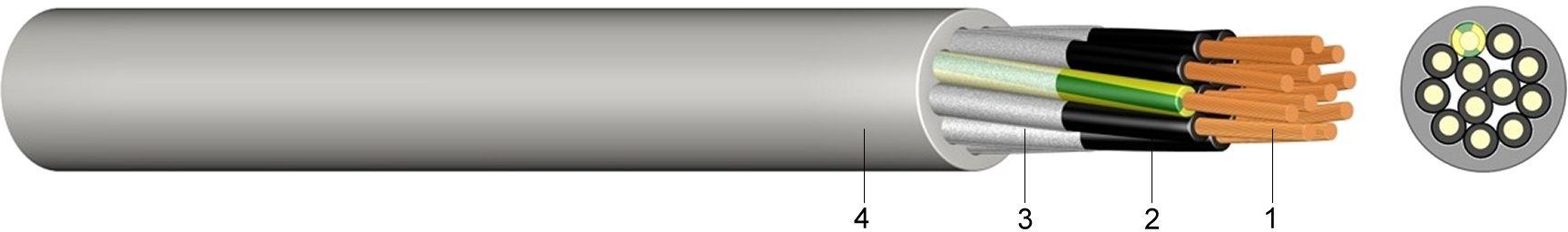

1 ..... Kupferleiter, blank, feinstdrähtig
2 ..... Aderisolation aus Polyvinylchlorid (PVC)
3 ..... Gesamtbewicklung mittels Vlies
4 ..... Außenmantel aus Polyvinylchlorid (PVC), grau oder schwarz
Normen:
in Anlehnung an DIN VDE 0281
DIN EN 60228 Klasse 6 (Leiteraufbau)
Aderkennzeichnung JZ : 1 Ader gg, weitere Adern sw mit Ziffern
Aderkennzeichnung OZ : alle Adern sw mit Ziffern
Technische Daten:
| Nennspannung Uo/U | [V] | 300 / 500 Volt | |
| Prüfspannung | [V]AC | 2000 | |
| Temperaturbereich | bewegt | -5°C bis +70°C | |
| fest verlegt | -40°C bis +70°C | ||
| Betriebstemperatur | Kurzschluß | °C | 160 |
| Kurzschlußdauer | max. | in [sec] | 5 |
| Biegeradius | einmal / verlegt | x DA | 5 |
| bewegt | x DA | 7,5 | |
| Brennverhalten | Norm | EN 60332-1-2 |
| Aderzahl und Nennquerschnitt mm2 | Kupferzahl kg/km | Draht- stärke mm | Außen- durchm. ca. mm | Gewicht ca. kg/km | ||||
|---|---|---|---|---|---|---|---|---|
| 3 x 0,5 | 15,0 | 0,16 | 6,7 | 52,0 | ||||
| 7 x 0,5 | 35,0 | 0,16 | 9,9 | 118,0 | ||||
| 12 x 0,5 | 60,0 | 0,16 | 9,9 | 145,0 | ||||
| 18 x 0,5 | 90,0 | 0,16 | 14,0 | 250,0 | ||||
| 25 x 0,5 | 125,0 | 0,16 | 16,4 | 350,0 | ||||
| 2 x 0,75 | 15,0 | 0,16 | 6,7 | 48,0 | ||||
| 3 x 0,75 | 22,5 | 0,16 | 7,1 | 61,0 | ||||
| 4 x 0,75 | 30,0 | 0,16 | 7,7 | 76,0 | ||||
| 5 x 0,75 | 37,5 | 0,16 | 8,9 | 102,0 | ||||
| 7 x 0,75 | 52,5 | 0,16 | 10,8 | 152,0 | ||||
| 12 x 0,75 | 90,0 | 0,16 | 12,9 | 214,0 | ||||
| 18 x 0,75 | 135,0 | 0,16 | 14,8 | 306,0 | ||||
| 25 x 0,75 | 187,5 | 0,16 | 18,1 | 454,0 | ||||
| 2 x 1 | 20,0 | 0,16 | 7,1 | 55,0 | ||||
| 3 x 1 | 30,0 | 0,16 | 7,5 | 71,0 | ||||
| 4 x 1 | 40,0 | 0,16 | 8,7 | 97,0 | ||||
| 5 x 1 | 50,0 | 0,16 | 9,4 | 119,0 | ||||
| 7 x 1 | 70,0 | 0,16 | 11,4 | 177,0 | ||||
| 12 x 1 | 120,0 | 0,16 | 13,6 | 253,0 | ||||
| 18 x 1 | 180,0 | 0,16 | 16,4 | 387,0 | ||||
| 25 x 1 | 250,0 | 0,16 | 19,1 | 535,0 | ||||
| 2 x 1,5 | 30,0 | 0,16 | 8,7 | 78,0 | ||||
| 3 x 1,5 | 45,0 | 0,16 | 9,1 | 101,0 | ||||
| 4 x 1,5 | 60,0 | 0,16 | 9,9 | 126,0 | ||||
| 5 x 1,5 | 75,0 | 0,16 | 11,1 | 166,0 | ||||
| 7 x 1,5 | 105,0 | 0,16 | 13,1 | 234,0 | ||||
| 12 x 1,5 | 180,0 | 0,16 | 16,5 | 357,0 | ||||
| 18 x 1,5 | 270,0 | 0,16 | 19,6 | 540,0 | ||||
| 25 x 1,5 | 375,0 | 0,16 | 22,6 | 708,0 | ||||
| 3 x 2,5 | 75,0 | 0,16 | 11,0 | 160,0 | ||||
| 4 x 2,5 | 100,0 | 0,16 | 12,0 | 201,0 | ||||
| 5 x 2,5 | 125,0 | 0,16 | 13,0 | 250,0 | ||||
| 7 x 2,5 | 175,0 | 0,16 | 15,6 | 355,0 | ||||
| 12 x 2,5 | 300,0 | 0,16 | 19,9 | 573,0 | ||||
| 25 x 2,5 | 625,0 | 0,16 | 28,5 | 1.134,0 | ||||
| 4 x 4 | 160,0 | 0,16 | 13,6 | 262,0 | ||||
| 5 x 4 | 200,0 | 0,16 | 14,8 | 328,0 | ||||
| 7 x 4 | 280,0 | 0,16 | 17,4 | 458,0 | ||||
| 4 x 6 | 240,0 | 0,21 | 15,3 | 359,0 | ||||
| 5 x 6 | 300,0 | 0,21 | 17,6 | 476,0 | ||||
| 7 x 6 | 420,0 | 0,21 | 24,6 | 666,0 | ||||
| 4 x 10 | 400,0 | 0,21 | 20,6 | 639,0 | ||||
| 4 x 16 | 640,0 | 0,21 | 23,8 | 910,0 | ||||
